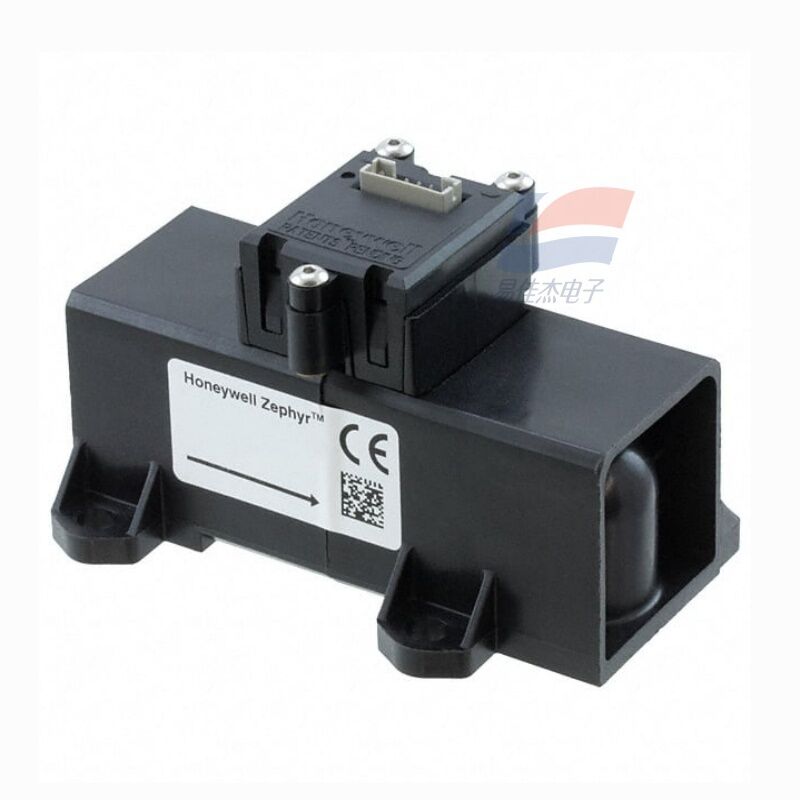

YJJ HAFUHM0020L4AXT thermische massa-stroomsensor 0-20SLPM voor medische toepassingen

Productbeschrijving:

YJJ HAFUHM0020L4AXT thermische massastroomsensor 0-20SLPM voor medische toepassingen

Functies:

I. Kernparameters (25℃, 1 atm, lucht)

Model: HAFUHM0020L4AXT

Meetmedium: droge, schone, olievrije lucht / niet-corrosief gas

Bereik: 0–20 SLPM (standaard liters per minuut)

Nauwkeurigheid: ±0,5% FS (volledige schaal), ±0,5% aflezing

Herhaalbaarheid: ±0,1% FS

Resolutie: Tot 0,002 SLPM

Reactietijd: ≤ 1 ms (snel dynamisch)

Uitgangsinterface: I2C (digitaal), slave-adres 0x49, 3,3V-niveau

Voedingsspanning: 3–10 VDC (typisch 3,3 V/5 V)

Stroomverbruik: Statisch circa 25 mW, maximaal ≤ 60 mW

Bedrijfstemperatuur: -20℃ tot +70℃; gemiddelde compensatie 0℃ tot +50℃

Drukweerstand: Maximaal 60 psi (≈4 bar)

Interface: 22 mm conische mannelijke connector (ISO 5356), type met snelle insteek

Verpakking: 6-polige SIP-connector, vlamvertragende thermoplastische behuizing

Certificering: RoHS-conform, isolatie van medische kwaliteit en anti-interferentie

II. Modelinterpretatie (HAFUHM0020L4AXT)

HAF: Zephyr-serie

U: Universeel type

HM: Hoge precisie + klein bereikkanaal (anders dan HH/HT)

0020: Volledige schaal 20 SLPM

L4: I2C-uitgang, 22 mm snelwisselinterface

AXT: Standaardconfiguratie, geen speciale opties

III. Werkingsprincipe

MEMS thermische microbrug gebruiken:

Chip integreert isolatieverwarmingsweerstand + stroomopwaartse en stroomafwaartse temperatuursensorweerstanden;

Luchtstroom verwijdert warmte, het temperatuurverschil stroomopwaarts en stroomafwaarts ∝ massastroomsnelheid;

Ingebouwde ASIC voltooit temperatuurcompensatie, linearisatie, digitalisering en uitgangen I2C;

Meet direct het massadebiet, niet beïnvloed door temperatuur-/drukschommelingen.

IV. Belangrijkste toepassingen (scenario's met lage flow en hoge precisie)

Medische apparatuur:

Nauwkeurige regeling van de zuurstof/lucht-mengselverhouding in ventilatoren/anesthesiemachines

Low-flow monitoring voor longfunctie-instrumenten, vernevelaars (0–20 SLPM)

Industriële automatisering:

Nauwkeurige gasverhouding (zoals lasbeschermgas, inert gas)

Lekdetectieapparatuur, gasanalysator, low-flow kalibratie en stabiliteit

Milieumonitoring:

Low-flow closed-loop-regeling voor luchtbemonsteringspompen, VOC-analysatoren

Onderzoek en laboratorium:

Microstroommeting voor gasleidingen, precisie-pneumatische apparatuur

Apparaten / frisse lucht:

Hoogwaardige luchtreinigers, frisse lucht van medische kwaliteit met feedback bij lage luchtstroom
