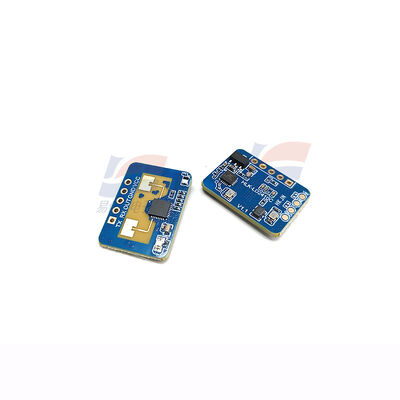

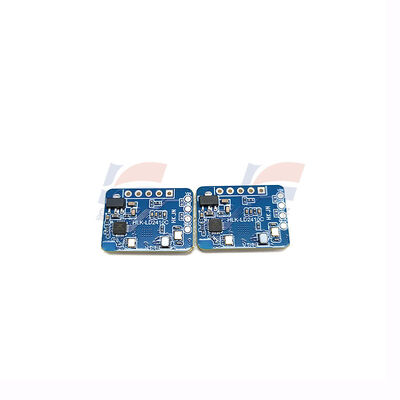

YJJ LD2410C 24G Features Intelligente sensor met inductieve radar module Bluetooth functionaliteit

Productbeschrijving:

YJJ LD2410C 24G Features Intelligente sensor met inductieve radar module Bluetooth functionaliteit

Kenmerken:

I. Kernparameters

Parameters voor radiofrequentie

Werksfrequentie: 24 - 24,25 GHz, FMCW Frequency Modulated Continuous Wave, Bandbreedte 250 MHz (CE/FCC gecertificeerd)

Antennearchitectuur: 1 verzenden 1 ontvangen (1T1R)

Detectieprestaties

Statische mens (zittende / slapende, minimale ademhalingsbeweging): 0,75 - 6 m

Mensenbeweging: maximale afstand 8m

Detectiehoek: horizontaal ±60° (120° breedtehoek), metingsafstand stap 0,75m Verstelbaar

Elektrische specificaties

Stroomvoorziening: gelijkstroom 5V, werkstroom ≈ 79mA, aanbevolen stroomvoorziening ≥ 200mA

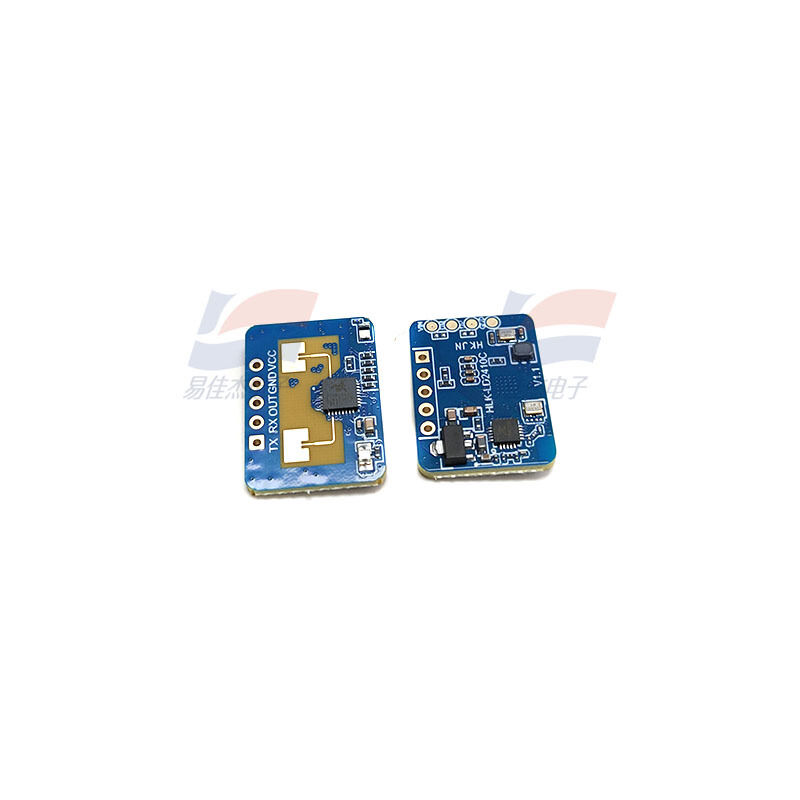

Pins (5-pin 2,54 mm standaard pin kop: VCC/GND/OUT/RX/TX)

OUT: 3.3V-uitgangsniveau, aanwezigheid = hoog, afwezigheid = laag (switchhoeveelheid)

TX/RX: 3.3V TTL seriepoort, standaard Baud Rate 256000, ASCII-protocol, kan uitslag afstand / aanwezigheid status

Werktemperatuurbereik: -40°C - +85°C, bestand tegen hoge en lage temperaturen

Afmeting: 16 × 22 mm (compact oppervlak montage type, superieur aan LD2410B Slim model)

Ingebouwde lichtsensordetectie + Bluetooth-debugging, mobiele app "HLKRadarTools" voor draadloze gevoeligheidsaanpassing, vertraging, detectiebereik en OTA-firmware-upgrade

II. Productkenmerken (in vergelijking met infrarood-PIR)

In staat om stilstaande mensen te detecteren: zelfs als een persoon stilzit of slaapt met een lichte borstademhaling, kan het worden herkend..

Doordringbaarheid: kan door plastics, acrylen en dunne houten planken heen, zonder dat het door duisternis, rook, temperatuur of gordijnen wordt beïnvloed.

Bescherming tegen valse activering door kleine dieren: kan door software worden beschermd tegen interferentie van kleine dieren zoals katten en honden.

Dubbele uitgang: OUT-schakelaar (eenvoudige aandrijving voor relais) + UART-seriepoort (voor MCU/PLC om gegevens te verzamelen)

III. Toepassingen

1. Smart Home (hoofdproduct)

Mensgevoelige lichten, magnetische lichten, de lichten van de ingang / badkamer gaan aan als mensen binnenkomen en gaan uit als ze met vertraging vertrekken.

Airconditioners, luchtverwarmingseenheden, badkamerverwarmingstoestellen: aanschakelen wanneer iemand aanwezig is, uitschakelen in de stand-by-stand om energie te besparen wanneer niemand aanwezig is.

Slimme toiletten, spiegellichten in badkamers: start en stop op basis van menselijke aanwezigheid

2. kantoor / commercieel

Kantoor, vergaderruimtes: Intelligente verlichting, energiebesparing voor wanneer de ruimte leeg is

Korridors, liftwagons hebben detectie, roltrappen met menselijke aanwezigheid starten en stoppen

3. Veiligheid en industriële controle

Alarmen voor kasten/verspreidingsruimtes bij binnenkomst, detectie van menselijke aanwezigheid in apparatuurruimtes

Kasten, selfservice-apparatuur met aanwezigheidsdetectie

Herinneringen voor personeel dat in opslagruimten verblijft

4. Kleine huishoudelijke apparaten Accessoires

Slimme wasdrogers, elektrische verwarmingshanddoekrekken, verwarmers met start- en stopvermogen

IV. Differentiatie van hetzelfde model

LD2410B: 7×35 mm lange strip type, parameters zijn hetzelfde, maar het pakket is anders

LD2412: Model op lange afstand, detectiebereik van meer dan 10 m

Specificaties:
