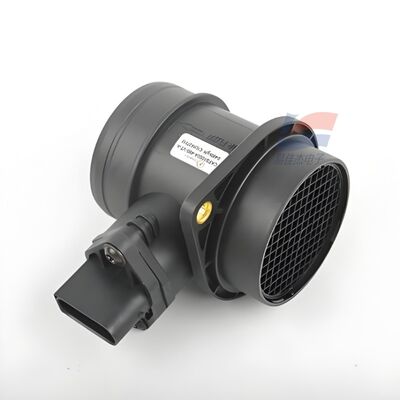

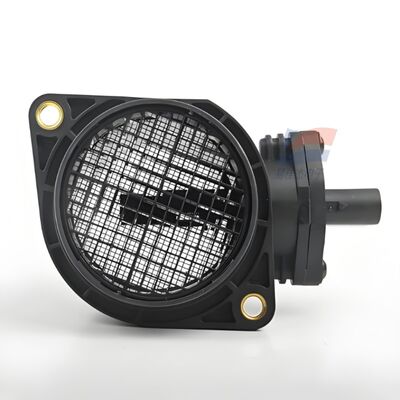

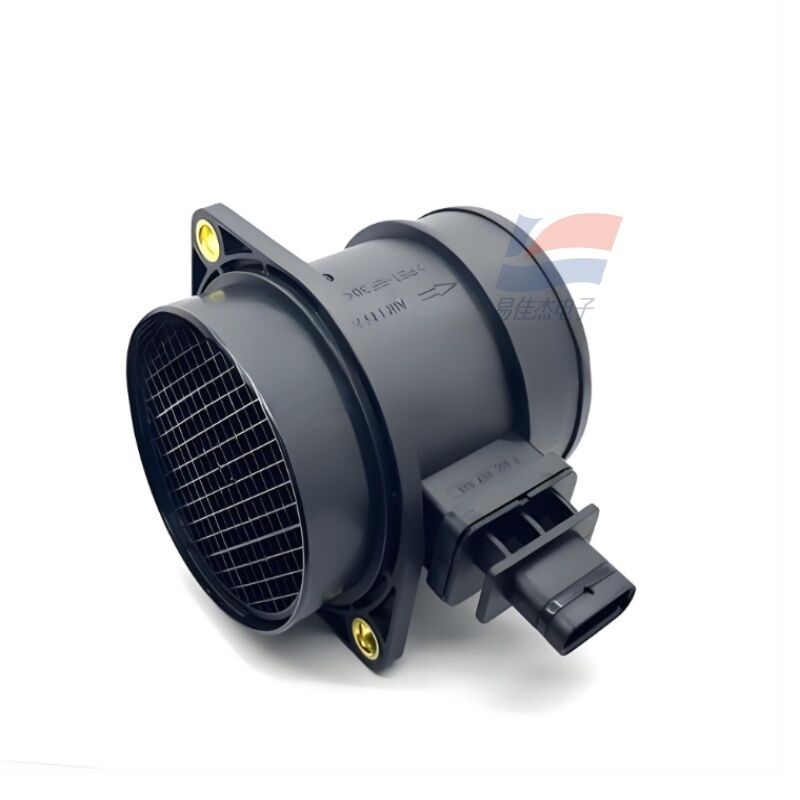

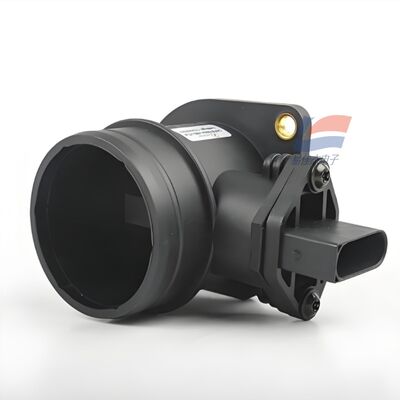

YJJ CAFS1000A luchtstroomsensor voor de automobielindustrie - gasstroommeter met DN60

Productbeschrijving:

YJJ CAFS1000A luchtstroomsensor van automobielkwaliteit - gasstroommeter met DN60

Functies:

I. Basismodelinformatie

Serie: CAFS1000 Luchtstroomsensor van automobielkwaliteit

Model: CAFS1000A (geïntegreerde luchtstroommeter van het pijptype, compatibel model met hostapparatuur)

Meetprincipe: thermische MEMS-siliciumchip, directe meting van de luchtstroomkwaliteit (kg/u), niet-volumetrische stroom

II. Kernprestatieparameters

1. Specificaties debietmeting

Standaardbereik: 10 - 1000 kg/u (aanpasbare bereiken van 250/320/370/800 kg/u)

Bovengrens luchtstroomsnelheid: 0 - 60 m/s

Meetmedium: schone en droge lucht, inert gas; verboden veel stof, olieverontreiniging, olie-water gemengd gas

Meetnauwkeurigheid: ±2,0% FS (Totale bereik uitgebreide fout)

Herhaalbaarheid: <0,5% FS

Reactietijd T90: ≤15 ms (registreert snel voorbijgaande motorinlaat)

Maximale tolerantie statische druk: 0,3 MPa (3bar)

Slagvastheid: 100 g, stabiel in een hobbelige voertuigomgeving

2. Elektrische parameters

Voedingsspanning: 7 - 24 VDC (voertuig 12V systeemstandaard, compatibel 24V dieselvoertuig)

Typische werkspanning: 12 V DC

Werkstroom: <50mA (14V-conditie)

Uitgangssignaal (twee opties, in de fabriek aangepast)

Analoge spanningsuitgang: 1 - 5V lineaire proportionele uitgang (standaard voertuigoplossing)

Frequentie-pulsuitgang: compatibel met ouderwetse ECU

Ingebouwde ASIC-kalibratie op volledige temperatuur, geen extra temperatuurcompensatiecircuit vereist

Beschermingsgraad: IP40

3. Temperatuur en omgeving

Werktemperatuur: -40℃ ~ +125℃ (omgeving met brede temperatuur in het motorcompartiment)

Opslagtemperatuur: -40℃ ~ +125℃

Vochtigheidstolerantie: 0 - 100% RH, kan lichte condenswaterdamp verdragen

Kalibratiereferentie: 20℃, standaard atmosferische druk 101,325kPa Luchtkalibratie

4. Mechanische structuur

Shell-materiaal: ABS Hittebestendig technisch plastic

Installatiemethode: Flenstype met rechte inlaatpijp, geïnstalleerd tussen luchtfilter en gasklep

Markering stroomrichting: Shell-labels Luchtstroomrichting, kan niet omgekeerd worden geïnstalleerd

Elektrische interface: standaard multi-pin connector voor voertuigen, wordt rechtstreeks aangesloten op de voertuig-ECU

III. Kernproductvoordelen

Thermische MEMS-chip, directe uitvoer van luchtstroomkwaliteit, ECU geen dichtheidsconversie vereist

In de fabriek geïntegreerde temperatuur- en lineaire compensatie, vereenvoudigt de ontwikkeling van de ECU

Uitstekend voertuigspanningsbereik 7 - 24 V, universeel voor benzine-/dieselvoertuigen

Reactie ≤ 15 ms, komt precies overeen met noodacceleratie van de motor, tijdelijke stationaire omstandigheden

Solid State-sensorkern, geen kwetsbare film, anti-stof, anti-luchtstroomimpact, lange levensduur

Lineaire 1 - 5V analoge uitgang, compatibel met de General Automobile ECU Collection

IV. Belangrijkste toepassingsscenario's

1. Automotive Power System (kerntoepassing)

Benzine/diesel Elektronisch geregelde motorinlaatkwaliteitsstroombewaking

ECU-kernverzamelingselement voor berekening van het motorinjectievolume: regelt de injectie nauwkeurig op basis van het inlaatvolume, optimaliseert het vermogen, het brandstofverbruik en de uitlaatemissies

Passagiersvoertuigen, bedrijfsvoertuigen, lichte vrachtwagens, aangepaste vervangingsonderdelen voor de inlaatmeter

Inlaatstroom van turbocompressor met gesloten lusbewaking

2. Industriële gas- en verbrandingsapparatuur

Gasketel, regeling van de brandstofverhouding van de industriële brander

Luchtcompressor, gasgeneratorset Inlaatstroombewaking

Uitlaatgasbehandelingsapparatuur (EGR-uitlaatrecirculatie) Luchtverhoudingsdetectie

3. Commerciële apparatuur

Grote eenheden voor frisse lucht, industriële zuiveringsapparatuur Luchtmeting met groot volume

Brandstof/gas heteluchtovens, droogapparatuur Luchtstroomregeling met gesloten lus

V. Onderscheid tussen seriemodellen

CAFS1000A: Geïntegreerde pijpstroommeter voor auto's met groot debiet (10 - 1000 kg/u, voertuigcomplementair)

CAFS1000B: Microstroommodel met kleine plaatvormige buis, geschikt voor industriële kleine luchtwegen en medische zuurstofgeneratoren

CAFS3000: Miniatuur MEMS-flowsensor met laag bereik (sccm-niveau voor kleine gassen)
