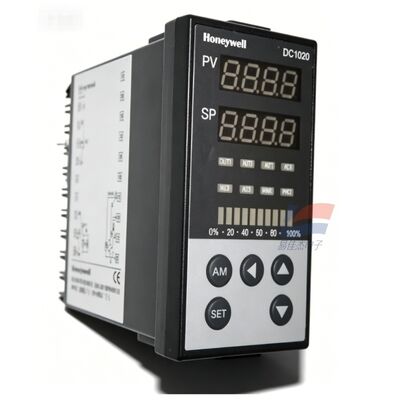

YJJ DC1020CT-30200B-E PID-temperatuurcontrolemeter voor warmtebehandeling/bakapparatuur

Productbeschrijving:

YJJ DC1020CT-30200B-E PID-temperatuurregelingsmeter voor warmtebehandeling / bakapparatuur

Functies:

I. Interpretatie van complete modelsegmenten DC1020CT-30200B-E

DC1020: Seriegrootte 48 mm x 96 mm (8/8 DIN verticaal paneel)

CT: Ingangstype = T = Speciale ingang voor thermokoppels (K/J/R/S/B/E/N/T/W enz. 12 soorten thermokoppels), kan niet rechtstreeks een PT100-thermoweerstand zijn

3: Hoofdbesturingsuitgang OUT1 = 4~20mA analoge stroom continue PID-uitgang

0: Tweede stuuruitgang OUT2 = Geen

2: Alarmkanaal = 2 onafhankelijke relais voor alarm (AL1 + AL2)

00: Geen transduceruitgang, geen externe instelling op afstand SP

B: Ingebouwde RS485 Modbus-RTU-communicatie (kan op een netwerk worden aangesloten op PLC / touchscreen)

E: Engelse bedieningsmenu-interface

II. Kernhardware elektrische parameters

1. Thermokoppelingang (CT-standaard)

Compatibele thermokoppels: K, J, R, S, B, E, N, T, W5Re/W26Re, PLII, U, L, in totaal 12 typen

Meetnauwkeurigheid: volledige schaal ±0,5% FS, schermresolutie 0,1℃

Bemonsteringsperiode: 250 ms / tijd

Detectie van defecten: Open circuit van het thermokoppel activeert automatisch een foutalarm

2. PID-hoofdbesturingsuitgang (4~20mA)

Uitgangsspecificatie: 4~20mA DC, maximale belasting 500Ω, contactloze continue proportionele regeling

PID-parameterbereik:

Proportionele band P: 0~200% (P=0 is AAN/UIT-schakelaar)

Integraal I: 0~3600s; Differentieel D: 0~900s

Ondersteuning van automatische zelfafstemming AT, handmatig / automatisch zonder verstoring schakelen A / M

Uitgangsperiode: 0s (stroomuitgang heeft geen mechanische vertraging, geschikt voor elektrische proportionele klep, SCR-regelende voeding)

3. Twee alarmrelais (AL1, AL2)

Contactspecificatie: enkelpolige dubbelpolige SPDT, 3A / 240VAC resistieve belasting

Ingebouwde 17 alarmmodi: absolute waarde boven- en ondergrens, afwijkingsalarm, open circuitfout, open circuit verwarming, stand-bywaarschuwing, enz.

Er kunnen twee onafhankelijke drempelwaarden afzonderlijk worden ingesteld, één voor uitschakeling bij te hoge temperatuur en één voor waarschuwingsherinnering

4. RS485 Modbus-communicatie (kernfunctie na achtervoegsel B)

Specificaties:
