YJJ DC1040CR-701000-E PID-temperatuurcontrolemeter voor verbrandingsapparatuur

Productbeschrijving:

YJJ DC1040CR-701000-E PID-temperatuurcontrolemeter voor verbrandingsapparatuur

Kenmerken:

I. Interpretatie van complete modelsegmenten DC1040CR-701000-E

DC1040: paneelgrootte 96 mm × 96 mm (1/4 DIN vierkant), digitale buizen in twee rijen + uitgangsstralingsdisplay

CR: Inputtype = R RTD thermische weerstand toegewijd, ondersteunt PT100/JPT100/JPT50, kan thermoparen / 4-20mA lineair signaal niet rechtstreeks aansluiten

7: Hoofdbesturingsuitgang OUT1 = Drie-cijferige motor voor-/achteraf aandrijving (besturingen elektrische proportioneel regelaar, open/sluit-contact dubbele uitgang)

0: Tweede besturingsuitgang OUT2 = Geen

1: Alarmkanaal = 1 SPDT-relais alarmuitgang (AL1)

00: Geen transducer-uitgang, geen externe afstandsbediening SP

0: Geen RS485 Modbus-communicatiefunctie, alleen lokale werking van één machine

E: Engelse interface voor het bedienen van het menu

II. Elektrische parameters van de kernhardware

1. PT100 thermische weerstand (CR-standaard)

Ondersteunt RTD: PT100, JPt100, JPt50 thermische weerstand met drie draden

Temperatuurmetingsbereik: -199,9°C ~ +800,0°C, resolutie 0,1°C Meetnauwkeurigheid: ±0,5% van de volledige schaal

Lijnbreuk detectie: automatisch storingalarm dat wordt geactiveerd door een open circuit van thermische weerstand

Proeftijd: 250 ms/tijd

2. Drieweg motorklepcontrole (uitgang 7, kernfunctie)

Uitgangsvorm: twee sets onafhankelijke relaiscontacten (open- / sluitklep), die de elektrische proportioneel motorklep aandrijven

Contactcapaciteit: 3A / 240VAC weerstandsbelasting

Beheerslogic: automatische PID-uitgang met aan-/uit-impulsen, automatische berekening van de openingsgraad van de klep, regel van constante temperatuur in gesloten kring

Ondersteuning voor het aanpassen van de klepreistijd (0 ~ 1000 seconden), compatibel met stoom / warmwater elektrische tweerichtings / drierichtingsklep

Ondersteuning van automatische zelfsturing AT, handmatige / automatische ongestoorde schakeling A/M

PID-parameters verstelbaar:

Voor de berekening van de waarde van de waarde van de waarde van de waarde van de waarde van de waarde van de waarde van de waarde van de waarde van de waarde van de waarde van de waarde van de waarde van de waarde van de waarde van de waarde van de waarde van de waarde van de waarde

3Eenkantelarm relais AL1

Contact: SPDT met een enkele pool en een dubbele werpslag, 3A / 240VAC

Ingebouwde 17 alarmmodi: bovengrens, ondergrens, afwijkingsalarm, sensor open circuit, standby waarschuwing

Kan onafhankelijk alarmdrempel instellen, gebruikt voor overtemperatuur uitschakeling, geluid en licht waarschuwing koppeling

4Energievoorziening en milieu

Stroomvoorziening: breed bereik universele AC85~264V 50/60Hz, maximaal 8VA; optionele DC15~55VDC gelijkstroomvoorziening

Werkomgeving: 0°C tot 50°C, luchtvochtigheid 20°C tot 90% RH zonder condensatie

Bescherming: voorpaneel IP65, achterpaneelterminals IP30; industriële EMC-overspanning, motorinterferentie

Parameteropslag: permanente EEPROM-opslag na stroomverlies, geen back-upbatterij nodig

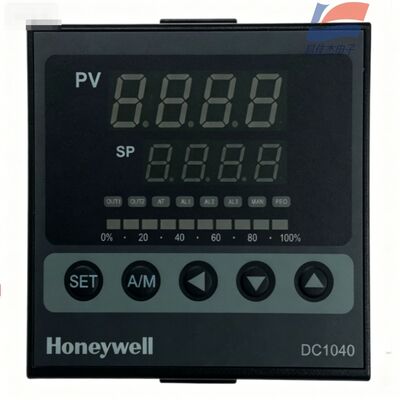

5Mens-machine-display en sleutels

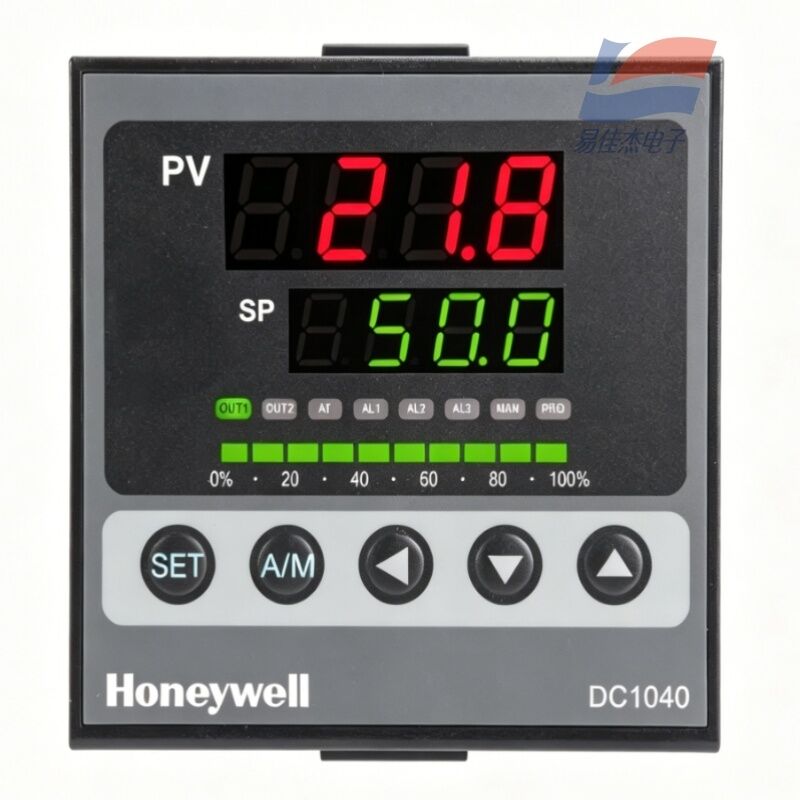

Dubbele viercijferige digitale buizen: bovenste rij PV werkelijke temperatuur, onderste rij SP ingestelde temperatuur

10-segment LED-kolom: Intuïtief weergeven 0~100% van de uitgangsverhouding van de klepopening

Paneltoetsen: SET-instelling, A/M handmatig-automatisch schakelen, op- en neersteltoetsen

Standaardisatielichten: OUT-kleppenschakeling, AT-autostuning, AL1-alarm, MAN-handmatige modus

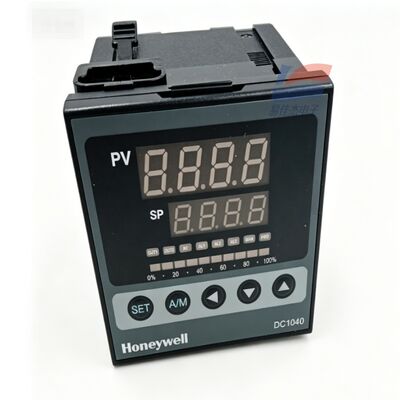

6Mechanische afmetingen

Panel: 96×96mm; opening van de kast: 92×92mm; totale diepte 95mm

Specificaties:
