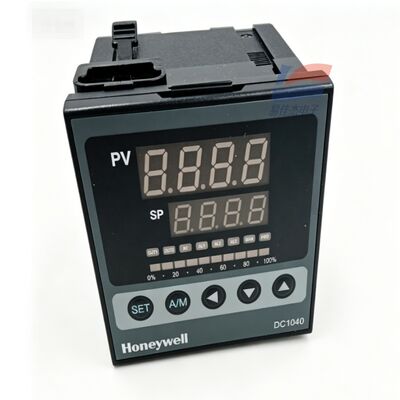

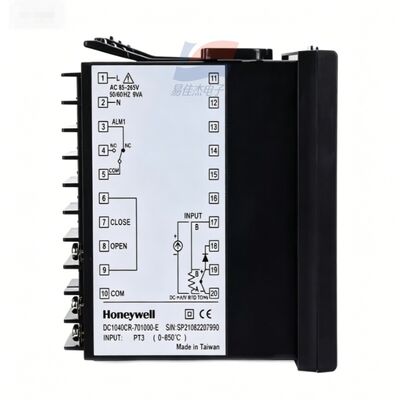

YJJ DC1040CL-301000-E PID-procescontroller voor nauwkeurige industriële temperatuurregeling

Productbeschrijving:

YJJ DC1040CL-301000-E PID-procescontroller voor nauwkeurige industriële temperatuurregeling

Kenmerken:

I. Volledige modelsegmentatieverklaring: DC1040CL-301000-E

DC1040: Seriesmaat 96 mm × 96 mm (1/4 DIN vierkantpaneel), digitale buizen met twee rijen + 0~100% uitgangslichtkolomdisplay

CL: Inputtype = Lineaire lineaire analoge input, ondersteunt alleen 4~20mA, 0~5V, 0~10V industriële zendersignalen; kan niet rechtstreeks worden aangesloten op thermoparen / PT100-thermoresistors

3: Hoofdbesturingsuitgang OUT1 = 4~20mA analoge stroom continue PID-uitgang (geen contact proportioneel aanpassen)

0: Tweede bedieningsuitgang OUT2 = Geen extra bedieningsuitgang

1: Alarmkanaal = 1 SPDT-eenpool-dubbel-afstotingsalarm (AL1)

00: Geen transducer-uitgang, geen externe afstandsbedieningsfunctie SP

0: Geen RS485 Modbus-RTU-communicatie-interface, alleen lokale werking met één machine, geen ondersteuning voor PLC-afstandsnetwerken

E: Engelse interface voor het menu van de bediening

II. Elektrische prestatieparameters van kernhardware

1. CL Lineaire analoge input (Core Feature)

Ondersteunde signalen: 4~20mA gelijkstroom, 0~5V gelijkstroom, 0~10V gelijkstroom standaard industriële transducersignalen (compatibel met M5256 drukomvormer, VY400 vortexstroommeter, zuurstof/gas 4-20mA transducer module)

Metingsnauwkeurigheid: volwaardige schaal ±0,5% FS, decimaal 0.01/0.1/1 instelbaar

Proeftijd: 500 ms/tijd

Stroominvoerimpedantie: ≤ 100Ω; spanningsinvoerimpedantie ≥ 100kΩ

Onderbrekingsdetectie: Inputsignaalverlies activeert automatisch het foutsignaalalarm van AL1

2. PID hoofdbesturing 4~20mA Uitgangsstroom (code 3)

Uitgangsspecificatie: 4~20mA gelijkstroom, maximale belastingimpedantie 500Ω, continu lineair zonder contactregeling

PID-algoritme: standaard PID + anti-integrale verzadiging, ondersteunt automatische zelfsturing AT, handmatig / automatisch zonder verstoring schakelen A / M

PID-parameter instelbare bereik:

Proportionele band P: 0~200% (P=0 is de aan-/uitknop voor twee-positiebesturing)

Integral I: 0~3600s; afgeleide D: 0~900s

De uitslag is mechanisch slijtagevrij, geschikt voor hoge frequentie continue aanpassingsomstandigheden

3Eenkantige alarmerelais AL1

Specificatie van het contact: SPDT-eenpool-dubbele werp, 3A/240VAC weerstandsbelasting

Ingebouwde 17 alarmmodi: absolute bovengrens en ondergrens, afwijking overgrens, signaalonderbreking, standby waarschuwing, enz.

Onafhankelijke drempelinstelling, kan worden gekoppeld aan geluids- en lichtalarmen, afsnijden van magnetische kleppen, uitschakelcircuits van apparatuur

4. Stroomvoorziening en milieuspecificaties

Stroomvoorziening: algemeen breed bereik AC85~264V 50/60Hz, maximaal totaal stroomverbruik 8VA; optionele DC15~50V gelijkstroomvoorziening

Temperatuur van de bedrijfsomgeving: 0~50°C; opslag -20~+65°C

Vochtigheid: 20~85% RH, geen condensatie

Beschermingsgraad: voorpaneel IP65, achterste bedrading IP30

Elektromagnetische compatibiliteit: CE-industriële EMC-certificering, bestand tegen interferentie door motoren, frequentiekoppelers

Parameteropslag: EEPROM-afschakeling slaat permanent op parameters, geen back-upbatterij nodig

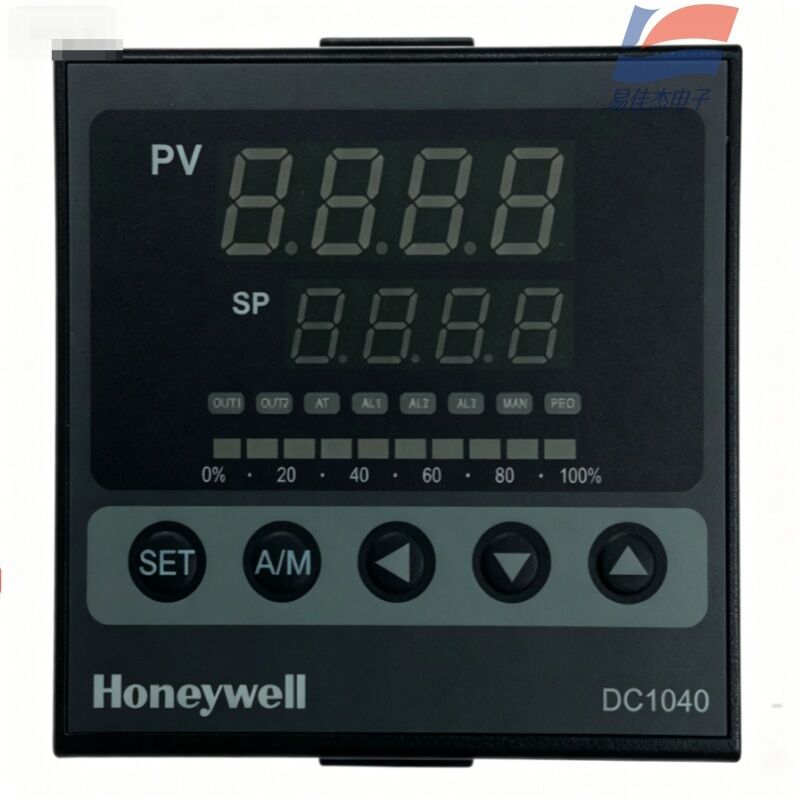

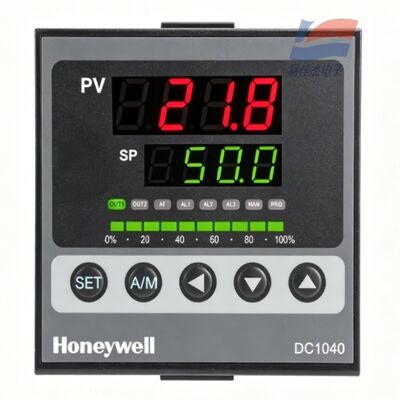

5Mens-machine-display en sleutels

Dubbele viercijferige digitale buizen: bovenste rij PV realtime meetwaarde, onderste rij SP procesinstellingswaarde

10 segmenten groene LED-lichtkolom: Intuïtief weergeven 0~100% PID-uitgangsverhouding

Bewerkingstoetsen: SET-instelling, A/M handmatig-automatisch schakelen, op- en neer-verhoging/vermindering van de toets Statusindicator lichten: OUT - hoofdbesturingsautoriteit, AT - zelfsturing, AL1 - alarm, MAN - handmatige modus

6. Afmetingen van de mechanische installatie

Uiterlijk van het paneel: 96 (W) × 96 (H) mm

Opening van de bedieningskast: 92 × 92 mm

Algemene diepte: 95 mm

III. Kernvoordelen van het product

Gespecialiseerde controller voor lineaire signalen: niet beperkt tot temperatuurregeling, kan PID-regulatie in gesloten lussen uitvoeren voor druk, stroom, niveau en gasconcentratie,compatibel met alle zenders van het uitgangstype 4-20mA;

4-20mA contactloze stroomuitgang, met een levensduur veel langer dan de relaiscontactuitgang, compatibel met elektrische proportioneel klep, SCR-standaardvermogensregeling,met een breedte van niet meer dan 50 mm;

5. Automatisering van zelfstandige kleine apparatuur

Een compleet gesloten-loopproces kan worden uitgevoerd zonder gebruik van PLC: zender verzamelt signalen → instrument PID berekening → 4-20mA aandrijft de aandrijver,en de alarmerelee dient als een veiligheidssluiting.
