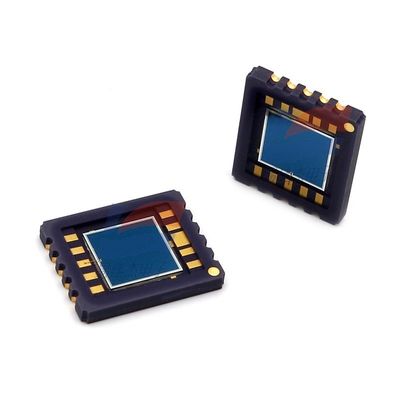

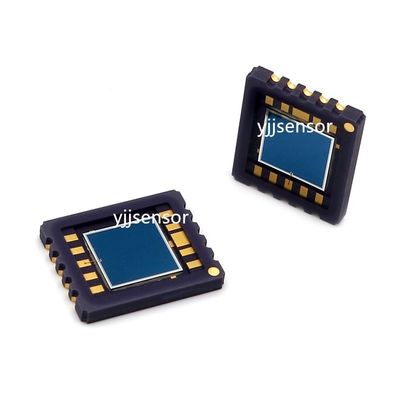

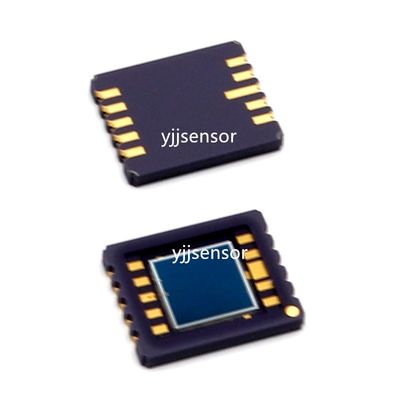

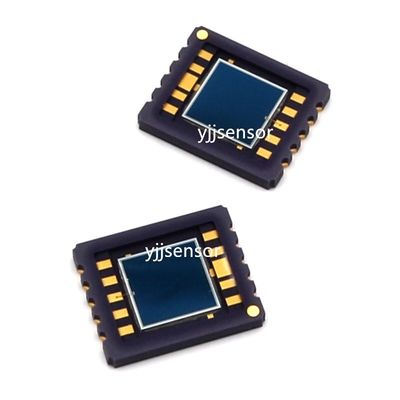

YJJ S5990-01 Tweedimensionale PSD-positiegevoelige fotodiode-optische positiemeter

Productbeschrijving:

YJJ S5990-01 Tweedimensionale PSD positiegevoelige detectorfotodiode voor optische positiemeting

Functies:

Apparaattype: Vierzijdige tweedimensionale PSD (Position Sensitive Detector, een soort speciale fotodiode)

Modelonderscheid

S5990-01: Model voor lade- en bulkopbouw;

S5990-11: Productiemodel voor opbouwmontage van roltape;

Dezelfde serie van groot formaat: S5991-01 (9×9mm lichtgevoelig oppervlak)

Kernprincipe

Vierzijdig gescheiden elektrode siliciumfotodiode. Wanneer de lichtvlek op een willekeurige positie van het 4 x 4 mm lichtgevoelige oppervlak valt, komen de vier paden van de X1/X2/Y1/Y2-anodes die de fotostroom uitvoeren lineair overeen met de lichtvlekcoördinaten; het back-endcircuit berekent de verhouding van de vier stromen en kan de precieze tweedimensionale X- en Y-coördinaten berekenen, zonder de noodzaak van een pixelarray, continue positiedetectie en de responssnelheid is extreem snel.

II. Optische en elektrische kernparameters (Ta = 25℃, standaard testomstandigheden)

1. Optische spectrale parameters Tabel

Parameters Typische specificaties

Effectief lichtgevoelig gebied 4 mm x 4 mm

Spectraal responsbereik 320 ~ 1100 nm (ultraviolet tot nabij-infrarood)

Golflengte piekrespons λp 960 nm (compatibel met 905/960 nm infraroodlaser)

Piekresponsgevoeligheid 0,6 A/W

2. Prestatietabel positiedetectie

Parameters Indicatoren

Positiedetectiefout ±70μm (typisch), maximaal ±150μm

Verzadiging fotostroom 500μA (VR=5V, belasting 1kΩ)

Interpoolweerstand 7kΩ (0,1V bias)

Stijgingsresponstijd tr 1μs (spot-tracking met hoge snelheid)

Capaciteit van de aansluitklemmen 70~150pF

Donkerstroom-ID (VR=5V) Typisch 0,5 nA, maximaal 10 nA (weinig ruis, geschikt voor zwak licht)

3. Beperkende parameters van de paal

Maximale sperspanning: 20V (conventionele aanbevolen werkspanning 5V)

Bedrijfstemperatuur: -20℃ ~ +60℃

Opslagtemperatuur: -40℃ ~ +80℃

Pakketdikte: ultradun 1,26 mm keramisch oppervlakmontagepakket, compatibel met SMT-reflow-solderen

Raammateriaal: siliconenhars (betere transmissie van ultraviolet licht dan epoxy)

4. Pindefinities (10-pins opbouwmontage)

X1 Anode

Lege voet NC

X2 Anode

Lege voet NC

Kathode Gemeenschappelijke kathode

Lege voet NC

Y1 Anode

Lege voet NC

Y2-anode

Lege voet NC
