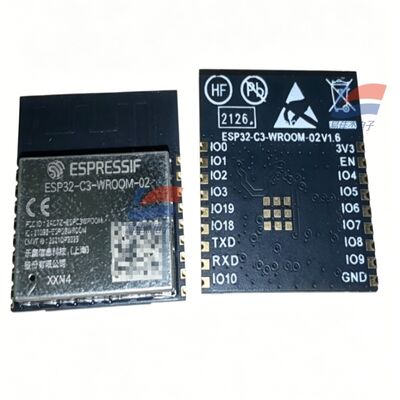

YJJ ESP32-C3-WROOM-02-N4 2.4GHz WiFi + Bluetooth BLE5.0 draadloze module

Productbeschrijving:

YJJ ESP32-C3-WROOM-02-N4 2.4GHz WiFi + Bluetooth BLE5.0 draadloze module

Kenmerken:

I. Basisinformatie

Producent van het merk: Espressif (Shanghai, China)

Modelinterpretatie

ESP32-C3: ingebouwde RISC-V-hoofdbesturingschip met één kern

WROOM-02: Standaard SMD-draadloze moduleserie

N4: 4MB Quad SPI Flash, industrieel temperatuurbereik -40°C~+85°C

Antenne: ingebouwde PCB-antenne (geen U.FL-aansluiting, gedifferentieerd door het achtervoegsel 02U voor het externe antennemodel)

Verpakking: 19-pins SMD-oppervlakmontage-module, maat 18×20×3,2 mm

II. Kernparameters van de hardware

1. Verwerker en opslag

CPU: 32-bits RISC-V single-core, maximaal 160MHz

ROM: 384KB

SRAM: 400KB (16KB Cache) + 8KB RTC SRAM

Flash: 4MB (N4 staat voor 4M, N8 is 8M)

Ingebouwde 40MHz hoogprecisie kristal oscillator

2Draadloze communicatie (Wi-Fi + BLE Dual)

Wi-Fi 2.4G

Standard: 802.11 b/g/n, 1T1R

Bandbreedte: 20MHz/40MHz, maximale snelheid 150Mbps

Kanal: 2412~2484MHz (1~13 kanalen)

Modus: Station / SoftAP / Hybrid Dual Mode, ondersteunt 4 virtuele Wi-Fi

Transmissievermogen: 20,5 dBm; ontvangsgevoeligheid: 105 dBm

Functies: FTM-bereik, WMM, frameaggregatie, antenneverscheidenheid

Bluetooth 5.0 BLE

Vermogen: 125K/500K/1M/2Mbps

Ondersteuning: BLE Mesh, uitbreiding van de uitzending, multi-uitzending

Wi-Fi/Bluetooth antennes gedeeld, ingebouwde coexistentie planning, geen onderlinge interferentie

3. Perifere middelen (15 GPIO's)

Alle GPIO's kunnen worden herprogrammeerd, geïntegreerde hardware randapparatuur:

Communicatie: UART×2, I2C, SPI, I2S-audio, TWAI (CAN2.0), USB (seriële poort / JTAG-debugging voor twee doeleinden)

Analoog: 8 kanalen SAR ADC (12bit), ingebouwde chip temperatuur sensor

Besturing: LED PWM multi-output, infrarood afstandsbediening, algemene DMA, hardware watchdog, timer

3 GPIO's voor het vastbinden van startconfiguratiepins, aanstallingsmodus selectie Espressif Systems

4. Elektriciteits- en energieverbruik

Voerspanning: 3,0 V ~ 3,6 V (typisch 3,3 V)

Piektransmissie-stroom: 280 ~ 345 mA

Wifi-ontvangstststroom: 82mA

Low power sleep: RTC deep sleep slechts enkele μA niveau, geschikt voor batterijapparaten

Werktemperatuur: -40°C ~ +85°C (N-serie is normale industriële kwaliteit; H4 is -40~105°C hoogtemperatuurmodel)

Niveaus van stofbestendigheid: MSL3, compatibel met oppervlaktebevestiging met terugstroomsoldering

5. Structurele verpakking

Oppervlakte bevestiging 19-pin, metalen afscherming dekking anti-interferentie

Ingebouwde PCB-antenne, geen extra externe antenne nodig, vereenvoudigt de algehele structuur

III. Snel onderscheid van modellen van soortgelijke series

Temperatuurbereik van de modelflash-antenne

ESP32-C3-WROOM-02-N4 4MB PCB op bord -40°C tot 85°C

ESP32-C3-WROOM-02-N8 8MB PCB op bord -40~85°C

ESP32-C3-WROOM-02U-N4 4MB Externe U.FL-antenne -40~85°C

ESP32-C3-WROOM-02-H4 4MB PCB op bord -40~105°C (hoge temperatuur)

Vier. Belangrijkste voordelen van het product

RISC-V-open architectuur, geen ARM-licentievergoedingen, lagere kosten en hogere productiekosten

Eén module Wi-Fi + BLE, ondersteunt Bluetooth-paring, draadloze gegevensoverdracht, Mesh-netwerken

Rijke randapparatuur: kan sensoren, displays, motoren, CAN-bus, audiosprekers rechtstreeks aansluiten

Ultra-laag slaapvermogen, geschikt voor draagbare apparaten op lithiumbatterijen

Compacte grootte, afgeschermd ontwerp, gemakkelijk te passeren certificeringen voor huishoudelijke apparaten / industriële elektromagnetische

Officiële ESP-IDF en Arduino open-source ontwikkelingskader van LeCang, lage ontwikkeldrempel

Vijf. Hoofdtoepassingsscenario's

1. Slimme woning (maximaal gebruiksscenario)

Wi-Fi-smart sockets, schakelaars, verlichtingscontrollers, gordijnmotoren

Temperatuurvochtigheids- / menselijke infrarood- / gassensor-netwerkerminals

Slimme kleine apparaten: luchtbevochtigers, zuiveringsapparaten, waterdispensers, voetenbad

2Industriële automatisering (compatibel - breed temperatuurbereik van 40°C tot 85°C)

Industriële draadloze opname terminal: verzamelt spanning, stroom, temperatuur vochtigheid, gas sensor gegevens (gepaard met de SO-E2-960, MSA gas sensoren u eerder geconsulteerd)

CAN-bus draadloze gateway, afstandsbewaking van apparatuur, 485 naar Wi-Fi-transmissie module

Draadloze gegevensoverdracht voor instrumenten, draadloze gegevensoplaad voor inspectieinstrumenten

3. Consumentenelektronica en draagbare apparaten

Bluetooth/Wi-Fi dual-mode armband, gezondheidsdetectoren, weegschaal

Draadloze spraakspelers, Bluetooth-luidsprekers, I2S-audioapparaten

met een vermogen van niet meer dan 50 W

4. verzameling Internet of Things, beveiligingsapparatuur

Op batterijen aangedreven laagvermogencollectoren (bewaking van de veldomgeving, temperatuurvochtigheid in het magazijn)

Draadloze toegangscontrole, alarm voor menselijke detectie, camera-subbord

Gezamenlijke apparaten (powerbanks, communicatiebord voor het plaatsen van fietsen)

5Onderwijs, DIY ontwikkeling

Internet of Things onderwijs ontwikkelingsraad, makerprojecten, draadloos besturings-experimentele platform

Specificaties:
