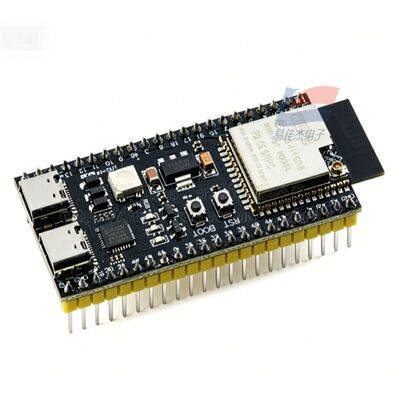

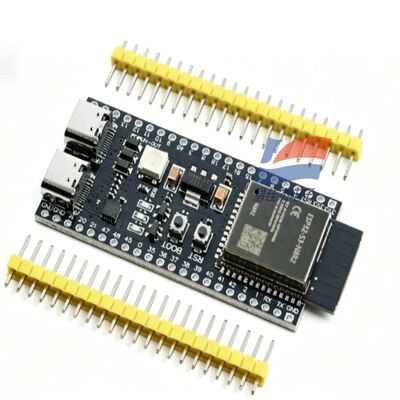

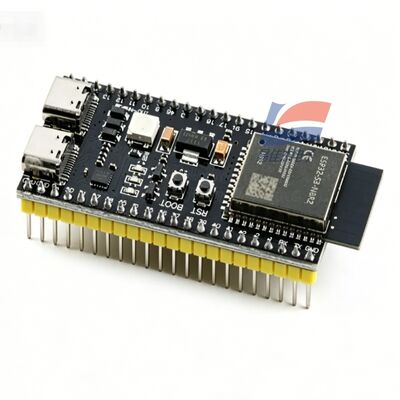

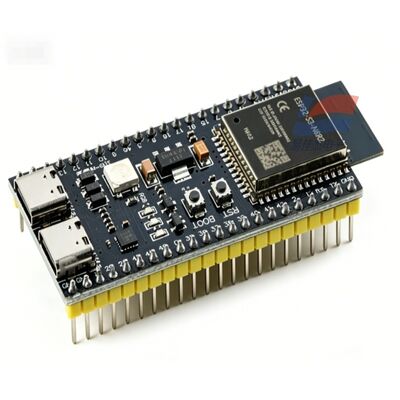

YJJ ESP32-S3-DevKitC-1-N16R8 Ontwikkelingsbord WiFi + Bluetooth Dual-Core MCU / AI Smart Device Dedicated

Productbeschrijving:

YJJ ESP32-S3-DevKitC-N16R8 ontwikkelingsbord - Dual-Core 32-Bit MCU AI Smart Device Draadloos WIFI Bluetooth-mogelijkheden

Functies:

I. Basisinformatie

Modelinterpretatie

ESP32-S3: Een nieuwe generatie dual-core hoofdbesturingschip met AI-vectorversnelling

DevKitC-1: Standaard ontwikkelingsbord voor algemene doeleinden, met alle pinnen zichtbaar, USB-C-voeding om te downloaden

N16: 16 MB Quad SPI Flash (programma-/web-/AI-modelopslag)

R8: 8 MB Octal PSRAM (supergrote cache, essentieel voor camera's / stem / AI-inferentie)

Module: ESP32-S3-WROOM-1-N16R8, met ingebouwde PCB-antenne

II. Kernhardwareparameters

1. Hoofdcontroleverwerking (voordelen van AI Core)

CPU: Dual-core 32-bit Xtensa LX7, maximale kloksnelheid 240 MHz

Exclusieve hardware: ingebouwde AI-vectorinstructieset (ESP-NN), versnelt specifiek neurale netwerken, stem- en beeldalgoritmen

Ingebouwd geheugen: 512 KB SRAM + 384 KB ROM + 8 KB RTC-geheugen met lage snelheid

Externe opslag: 16 MB Flash + 8 MB snelle octale PSRAM (topgeheugen van dezelfde serie)

Laag stroomverbruik: diepe slaap slechts 5 μA, ondersteunt langdurige standby-stand van het batterijapparaat

2. Draadloze communicatie (WiFi + BLE Dual-modus)

2.4G WiFi

Standaard: 802.11 b/g/n 1T1R, bandbreedte 20/40MHz, piek 150Mbps

Modus: STA/AP/Mixed, MQTT, HTTP, OTA externe upgrade, webservice

Bluetooth 5.0BLE

Snelheid: 125K/500K/1M/2Mbps, ondersteunt BLE Mesh, Bluetooth-uitzendingskoppeling, Bluetooth-audio

Radiocoëxistentie: WiFi / Bluetooth-hardwareplanning, werkt zonder interferentie

3. Randapparatuur (alle pinnen zichtbaar, compatibel met AI-randapparatuur)

GPIO: 36 I/O voor algemene doeleinden, 33 beschikbaar, ze ondersteunen allemaal hertoewijzing

Communicatie-interfaces: 3 UART, 2 I2C, SPI, I2S-audio, TWAI (CAN2.0), USB OTG

Analoog randapparaat: 20 12-bits SAR ADC, temperatuursensor op chip

Multimedia: Hardware PWM, LCD-schermdriver, camera DVP-interface, infraroodtransceiver

Onboard Standard: USB-C (voeding + downloaden + seriële poort), programmeerbare WS2812 RGB-verlichting, reset / BOOT-knop

4. Elektriciteit en milieu

Voeding: USB 5V-ingang, chipkern 3,3V

Bedrijfstemperatuur: -40℃ ~ +85℃, voldoet aan de normen voor industriële apparatuur

Ontwikkelingsondersteuning: ESP-IDF, Arduino, MicroPython volledig open source, perfect compatibel met AI smart device-firmware

III. Supergrote geheugenkernwaarde van N16R8 (anders dan gewone N4/N8 low-end versies)

16 MB Flash: kan offline stemmodellen, statische webbronnen, meerdere firmware, groot bestandssysteem opslaan, ondersteunt volledige OTA-upgrade

8 MB PSRAM: supergrote beeld-/audiocache, soepele werking van camerabeelden, meerdere microfoonstemmen, TensorFlow Lite AI-inferentie

De gewone 4MB Flash zonder PSRAM-versie kan geen offline stem-, gezichtsherkennings- en high-definition cameraprojecten uitvoeren, het AI-smartapparaat moet worden geconfigureerd met N16R8

IV. AI-kerncapaciteit (kernfunctie van smart device)

1. Offline spraakinteractie (ESP-SR Voice Framework) Lokale offline wake-up-woordherkenning (geen internetverbinding vereist)

Echo-onderdrukking AEC, ruisonderdrukking, herkenning van spraakopdrachten met trefwoorden

Chinees / Engels offline gesproken aankondiging, met luidspreker I2S audio-uitgang

2. Lokale machinevisie (TFLite Micro)

Maak verbinding met OV2640/OV5640-camera's, voer lichtgewicht modellen lokaal uit:

Detectie van menselijk lichaam, gezichtsherkenning, objectclassificatie, actieherkenning

8 MB PSRAM-cache voor high-definition afbeeldingen, lokale inferentie met lage latentie, uploaden naar de cloud is niet nodig

3. Gelijktijdigheid van meerdere taken met AI

Dual-core taakverdeling: één kern voor draadloze netwerken, één kern voor lokale AI-berekening, waardoor tegelijkertijd spraakinteractie + cameraherkenning + IoT-apparaatcontrole wordt bereikt

5. Mainstream-applicaties (inclusief slimme AI-apparaten)

1. AI smart device / offline stemassistent (hoofdfocus)

Offline voice wake-up, stembediening van lampen/stopcontacten/huishoudelijke apparaten, gesproken vraag- en antwoordrapportage van temperatuur/vochtigheid/gasgegevens

Desktop AI-stemrobot, stemmachine voor vroege educatie voor kinderen, offline smart home centrale bediening

2. Visuele AI-cameraapparatuur

Intelligente toegangscontrole, gezichtsherkenning, detectie van menselijk lichaam, herkenning van magazijngoederen, monitoring van huisdieren

Visuele inspectie van industriële apparatuur, draadloos uploaden van gasdetectiebeelden (搭配 SO-E2-960, MSA 1012121X gassensoren)

3. Smart Home IoT-terminal

Slimme schakelaars, dimpanelen, gateway voor temperatuur/vochtigheid/gasverzameling, Bluetooth Mesh-koppeling voor het hele huis

Centrale bediening met touchscreen, universele infraroodafstandsbediening (spraakbediening voor airconditioners / tv's)

4. Industriële gegevensverzameling (breed temperatuurbereik - 40 ~ 85 ℃)

Draadloze verzamelterminal voor gassensor, 485/CAN naar WiFi-gateway, bewaking op afstand van het apparaat

Multi-sensor datafusie, lokaal AI abnormaal alarm (stemherinnering voor overmatig gas)

5. Makers / onderwijsontwikkeling

Universitaire IoT-wedstrijd, AI-experiment voor stemvisueel onderwijs, Python/MicroPython-ontwikkelingsplatform

Spraakauto, beeldherkenningsrobot, batterijbewakingsapparaat met laag vermogen

6. Multimedia-audioapparatuur

Bluetooth WiFi dual-mode luidspreker, offline stemspeler, terminal voor opnameruisonderdrukking
