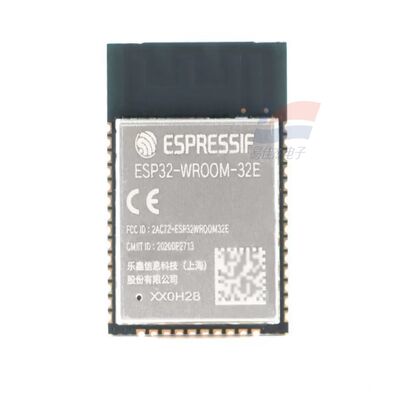

YJJ ESP32-WROOM-32E Dual-Core WiFi & Bluetooth MCU-module - LoT draadloze module

Productbeschrijving:

YJJ ESP32-WROOM-32E Dual-Core WiFi & Bluetooth MCU module - IoT draadloze module

Kenmerken:

ESP32: De eerste generatie dual-core LX6 hoofdbesturingschip

WROOM-32: Standaard draadloze moduleserie

E: V3 geoptimaliseerd silicium (vervanging van de oude 32D, reparatie van hardware bugs, RF en beveiligingsupgrades)

Antenne: ingebouwde PCB-antenne; achtervoegsel UE = met U.FL externe antenne-uitlaat

Flashversie: N4 (4MB) / N8 (8MB) / N16 (16MB)

Optioneel R2-versie: ingebouwde 2 MB PSRAM, geschikt voor voice- en beeldcaching

II. Kernparameters van de hardware

1Hoofdcontrole en opslag

CPU: Dual-core 32-bit Xtensa LX6, frequentieverstelbaar van 80 tot 240 MHz, dual-core onafhankelijke vermogensdomeinen

Interne opslag: 448 KB ROM + 520 KB SRAM + 16 KB RTC SRAM

Flash: standaard 4MB, optioneel 8MB/16MB SPI Flash

High-end R2-model: extra 2 MB Octal PSRAM (voor voice- en cameracaching)

Ultra-low-power ULP coprocessor: verzamelt onafhankelijk sensorgegevens in slaapstand, micro-ampere standby voor de gehele machine

2. 2.4G WiFi + Bluetooth dual-mode WiFi

Standaard: 802.11 b/g/n 1T1R, maximaal 150Mbps

Bedrijfskanalen: 2412~2484MHz, ondersteunt STA/AP/Mixed, WiFi Mesh, OTA remote upgrade

Radio-optimalisatie: 32E antenne matching circuit upgrade in vergelijking met 32D, stabielere gelijktijdige verbindingen voor meerdere apparaten

Bluetooth 4.2 (BR/EDR + BLE)

Ondersteunt BLE Mesh, Bluetooth-broadcast-pairing, SBC-audio-codering, AFH-frequency hopping anti-interferentie

Kan gelijktijdig werken met WiFi en Bluetooth, geen conflict in hardware radio coexistentie planning

3. Perifere middelen (tot 26 GPIO's)

Alle GPIO-matrixen kunnen vrij worden hergebruikt, geïntegreerde hardware-perifere apparaten:

Communicatie: 3 UART, I2C, SPI, I2S audio, TWAI (CAN2.0), SDIO

Analoog: 8 12-bits SAR ADC, 2 8-bits DAC, capacitieve aanraaksensor

Besturing: 16 LED PWM, motor-specifieke PWM, infrarood-transceiver, pulsmeter, hardwarewachthond

Ondersteunt perifere uitbreiding van SD-kaarten voor opslag van grote capaciteit

4- Elektriciteit, grootte en milieu

Stroomvoorziening: 3,0~3,6 V (typisch 3,3 V)

Grootte: 18×17.5×3.2mm, 38pin standaard SMD-oppervlakbevestiging, metalen afscherming

Werktemperatuur: standaardversie - 40°C~+85°C; hoge temperatuurversie tot - 40°C~+105°C

Vochtbestandheidsniveau: MSL3, ondersteunt massaproductie van reflow soldering

Certificaties: BQB Bluetooth, FCC/CE radiofrequentie, RoHS

III. Upgrade punten van 32E in vergelijking met de vorige 32D kern

Chip upgrade V3 silicium: corrigeert crystal start anomalie, PSRAM cache crash, Bluetooth ontkoppeling bug

Verbetering van de beveiliging: ondersteunt Secure Boot V2, Flash-hardwarekryptie, geschikt voor commerciële netwerkapparaten

Radio-optimalisatie: sterkere anti-elektromagnetische interferentie, aanzienlijke verbetering van de WiFi-stabiliteit van apparaten met metalen behuizingen

Software volledig compatibel: pin definities onveranderd, kan direct pin-to-pin worden vervangen door 32D, geen behoefte aan het wijzigen van PCB

Stabiliteit van het aanbod: Espressif bevordert vooral het massaproductiemodel, 32D wordt geleidelijk gestaakt, nieuwe projecten geven de voorkeur aan 32E

IV. Eenvoudig onderscheid van tabel ESP32-S3 / ESP32-C3

Modelle kernpositie Belangrijkste verschillen

ESP32-WROOM-32E Algemene IoT-module Dual-core LX6, geen AI-hardwareversnelling, complete randapparatuur, hoge kosten-prestatieverhouding

ESP32-C3-WROOM-02 Goedkope minimale IoT-RISC-V-single-core, kleiner, alleen geschikt voor eenvoudige sensornetwerken

ESP32-S3-WROOM-1 AI Voice / Vision Specialized Dual-core LX7 met AI vector instructies, ondersteunt DVP camera, grote PSRAM

V. Algemene toepassingsscenario's

1. Smart Home (meestal voorkomend scenario)

Slimme stopcontacten, wandschakelaars, RGB-verlichtingscontrole, gordijnmotoren, temperatuur/vochtigheid/menselijke sensing gateway; Bluetooth-paring + WiFi-afstandsbediening, full-house Mesh-verbinding.

2.485/CAN-WiFi draadloze gateway, industriële apparatuur voor afstandsbewaking

3. Audio- en spraakapparaten

Bluetooth WiFi dual-mode luidspreker, stem-aankondiging terminal, eenvoudige spraakherkenning, MP3-speler; PSRAM-versie kan audio streams cache.

4Industriële automatisering

industriële gegevensrecorder, verzameling van apparatuurstatus, online monitoring van temperatuur/vochtigheid/druk, draadloze uitbreiding van PLC, verzamelknooppunt voor IoT-producten in landbouwkasten;breed temperatuurbereik -40~85°C geschikt voor werkplaatsen / buiten.

5. Consumentenelektronica en -apparatuur

WiFi-afstandsbediende auto, elektronische weegschaal, gezondheidsdetector, gedeelde apparaten (oplaadbatterij / opslagkas), Arduino / ESP-IDF-ontwikkelingsleerbord.

6Beveiliging en laagvermogen

Op batterijen aangedreven monitor van het buitenmilieu, temperatuur/vochtigheidsrecorder van het magazijn, toegangscontrolesysteem, alarm voor menselijke detectie; diep slaapmodus voor maanden batterijduur.
