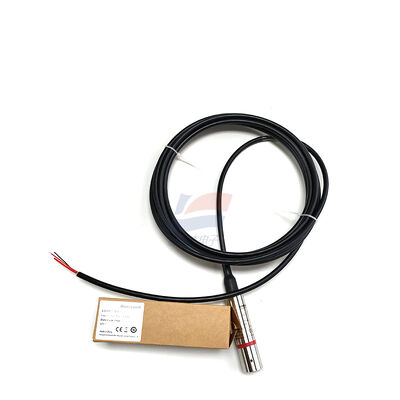

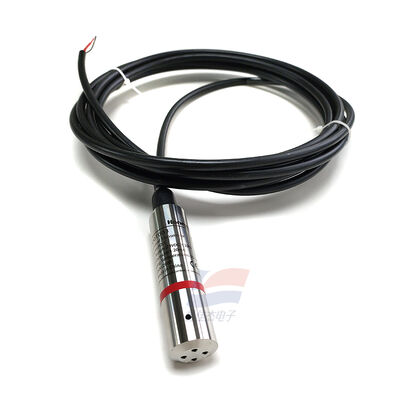

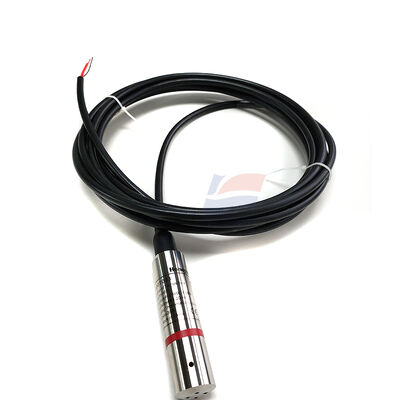

YJJ L8000T003 Onderdompelingsoort Liquid Level Transmitter 0-3m/ 0-30kPa

Productbeschrijving:

YJJ L8000T003 Onderdompelingsoort Liquid Level Transmitter 0-3m/ 0-30kPa

Kenmerken:

I. Modeldefinitie

L8000T003: L8000T-serie, meetbereik van 3 meter voor het waterniveau, stroomuitgang van 4-20mA, onderduikbare statische drukvloeistofniveau sensor.

II. Kerntechnische parameters

Meetbereik: 0 - 3 meter waterkolom (0 - 30 kPa)

Uitgangssignaal: 4 - 20mA DC (overeenkomend met 0 - 3 meter vloeistofniveau)

Stroomvoorzieningspanning: 15 - 28VDC (tweedraadsysteem)

Overbelasting Druk: 1,5 maal volle druk

nauwkeurigheidsklasse: ±0,25% FS

Niet-lineariteit: ±0,15% FS

Herhaalbaarheid/hysteresis: 0,15% FS

Temperatuurbereik

Gemiddelde temperatuur: -10°C - +80°C

Bergingstemperatuur: -40°C - +100°C

Langetermijnstabiliteit: 0,2% FS/jaar, jaarlijkse drift van nulpunten is minimaal

Beschermingsgraad: IP68, kan worden gebruikt voor lange onderdompeling onder water

Shell + Inductief diafragma: 316 roestvrij staal

Afdichtingscomponenten: nitrilrubber (NBR), geschikt voor schoon water en zacht afvalwater

Kabelconfiguratie: Standaard = bereik + 2 meter (Dit model wordt geleverd met een totale kabellengte van 5 meter en kan worden verlengd voor aanpassing)

Verbindingsmethode: Twee-draad systeem (zwarte draad voor stroom +, rode draad voor signaaluitgang)

Certificering: CE-conformiteit

III. Meetingsbeginsel

De statische vloeistofdruk is evenredig met de hoogte van het vloeistofniveau.en de ingebouwde diffusie silicium druk kern zet de druk in een standaard 4-20mA stroom signaal, die rechtstreeks verbonden is met PLC's, digitale displaymeters, DCS-systemen voor het omrekenen van waterhoogte.

IV. Belangrijkste toepassingen

1Watervoorziening en afvoer Waterwerken (hoofdscenario's)

Continu toezicht op het waterpeil in watertanks, filtertanks, reservoirs in waterwerken

Niveaumetingen en -controles van reguleringstanken, biochemische tanks, inzamelputten in rioleringsinstallaties

Automatische start-stopregeling van grondwaterputten, pompruimtewatertanks

2Gebouw HVAC

Bewaking van de vloeistofconcentraties in centrale watertanks met airconditioning, uitbreidingswatertanks, opvangputten, alarm voor watertekort en overlooppreventie.

3. Gemeentelijke pijpleidingen

Bewaking van het waterpeil in ondergrondse tunnelwerken, regenwaterputten, overstromingsopslagtanks, verzameling van waterpeilgegevens voor afgelegen waterbeheersystemen

4Industriële tanks

Continu meten van vloeistofgehalten in waterzuiveringsapparatuur, zuivere watertanks, miliewatertanks,om automatische wateropvulling en alarmblokkeringen van de bovengrens/ondergrens te bereiken.

5. Aanvullende systemen

Rechtstreeks verbonden met PLC, RTU, papierloze registratoren, niveausregulators om het waterniveau te verzamelen + automatische pompbesturing.
