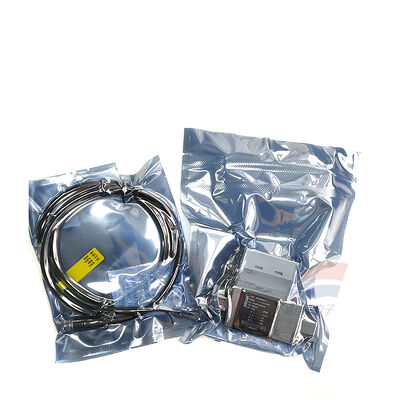

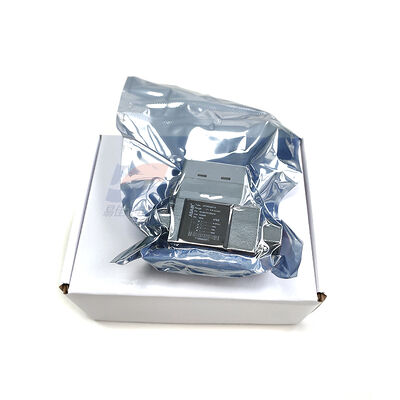

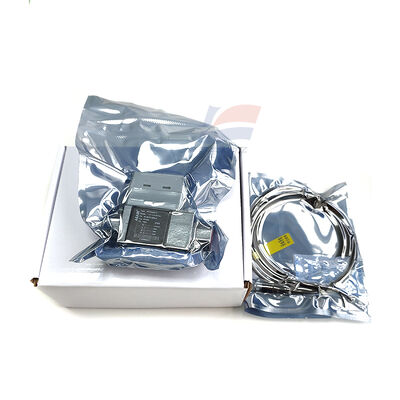

YJJ AFD5004R10 Vortex vloeistofstroom sensor van 0,5 - 4L/min voor industriële apparatuur koeling

Productbeschrijving:

YJJ AFD5004R10 Vortex vloeistofstroom sensor van 0,5 - 4 L/min voor industriële apparatuur koeling

Kenmerken:

I. Belangrijkste parameters (officiële specificaties)
Model: AFD5004R10 (ASAIR AFD5-serie)
Meetbeginsel: Von Karman Vortex (Vortex)
Stroombereik: 0,5 - 4 l/min (voor vloeistoffen)
Genauigheid: < ± 3,0% F.S. Herhaalbaarheid < 2,0%
Interface specificaties: G3/8 (DN10)
Uitgangssignaal: RS485 (Modbus RTU), R10 = RS485 + Display
Stroomtoevoerspanning: 18 - 28 VDC (typisch 24V)
Medium: water, olie, zuivere vloeistof met lage viscositeit
Contactmaterialen: PPS (schelp) + SUS304 (stroomkanaal), corrosiebestendig
Werkdruk: 10 bar (maximaal 16 bar)
Werktemperatuur: -20°C - +60°C
Drukverlies: laag drukverlies, energiebesparing
Beschermingsgraad: IP65
Grootte / Gewicht: ongeveer 80 × 45 × 35 mm; ongeveer 350 g
II. Werkingsbeginsel
Fluid flows through the internal diffuser plate → generates periodic vortices (Von Karman Vortex) → the built-in sensor detects the vortex frequency → the frequency is proportional to the flow rate → the chip converts it into a flow value → local display + RS485 upload.
Belangrijkste voordelen: Geen bewegende onderdelen, geen slijtage, geen drift, lange levensduur, corrosiebestendig.
III. Belangrijkste toepassingen (nauwkeurige meting van kleine vloeistofstromen)
Industriële automatisering
Chemische stoffen- dosering / verhoudingscontrole (zoals reagentia, oplosmiddelen)
Halfgeleider / Elektronisch ultrazuiver water / Bewaking van de doorstroming van reinigingsvloeistoffen
Elektroplatering / oppervlaktebehandeling Elektroplatering Liquid Circulation Flow Monitoring
Laboratorium- en medische apparatuur
Precieze beheersing van koelwater/reagentie-stroom voor experimentele instrumenten
Medische apparatuur (zoals dialysemachines, analysatoren) voor de meting van kleine vloeistoffen met een stroom van
Milieubescherming en waterzuivering
Afvoerwater van kleinschalige afvalwaterzuiveringsinstallaties/dosisbewaking
Waterzuiveringsapparatuur / Drinkwatermachine Uitlaatstroommeting en -controle
Energie en algemene machines
Monitoring van kleine stromen smeerolie in hydraulische/smeersystemen
Monitoring van het brandstofverbruik in brandstofsystemen met kleine stroom
