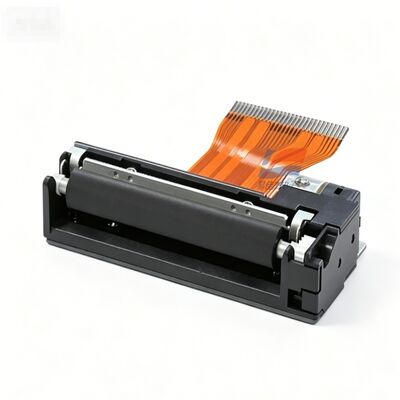

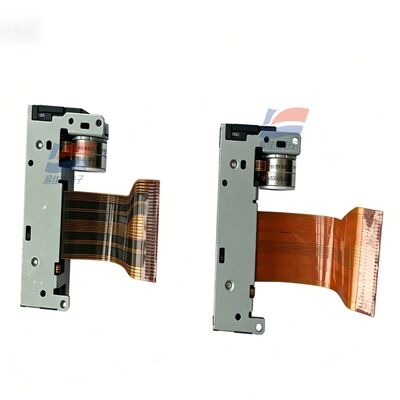

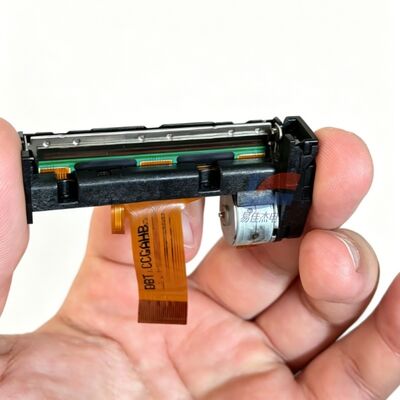

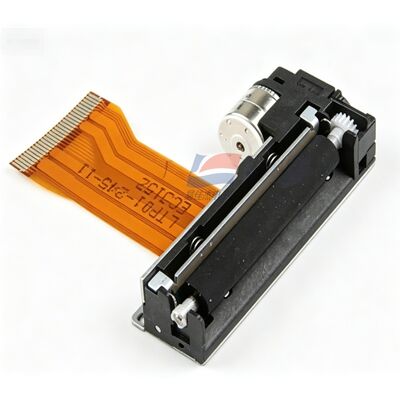

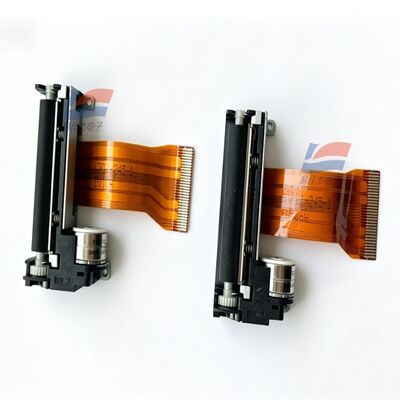

YJJ LTP01-245-C1 3.0 - 4.2V laagspannings medisch instrument Thermisch drukkop zonder papiervoedingsas Openings-/sluitingsschakelaar

Productbeschrijving:

YJJ LTP01-245-C1 3,0 - 4,2 V Laagspanningsmedisch instrument Thermische printkop zonder schakelaar voor openen/sluiten van papierinvoeras

Functies:

I. Basisinformatie

Model: LTP01-245-C1 (origineel Seiko Instruments-product)

Type: Horizontale thermische printerkern (2 inch, 58 mm papierbreedte)

Achtervoegsel C1: Heeft geen detectieschakelaar voor het openen van de papierinvoeras, behoudt alleen de temperatuurdetectie van de thermische kop en foto-elektrische detectie van papiertekort

Compatibele alternatieven: Fujitsu FTP628MCL101, binnenlands ATP201-mechanisme

II. Kernspecificaties afdrukken

Afdrukmethode: thermisch dotmatrix-rijenprinten

Enkele rij- en kolompunten: 384 punten/rij

Resolutie: Horizontaal 8 dots/mm, verticaal 16 dots/mm

Papierbreedte: 58 mm (tolerantie 0 ~ -1 mm)

Effectieve printbreedte: 48 mm

Maximale afdruksnelheid: 75 mm/s

Stapafstand papierinvoer: 0,0625 mm

Maximale punten synchrone verwarming: 64 punten

Papierinvoerpad: boogvormige invoer, eenvoudige papierinvoerstructuur

III. Configuratie van detectiesensor

Temperatuurdetectie thermische kop: ingebouwde thermistor

Detectie van papiertekort: reflecterende foto-elektrische sensor

Detectie openen/sluiten papierinvoerschacht: Geen (C1-versie wijkt af van het model met schakelaar)

IV. Parameters voor elektrische voeding

1. Twee onafhankelijke voedingen

Logische stuurspanning Vdd: 3,0 ~ 3,6 V / 4,75 ~ 5,25 V (kies er één)

Spanning verwarmingskop/motoraandrijving Vp: 4,75~9,5V DC

2. Piekstroom

Piekstroom printkop: 3,76 A (9,5 V, 64 punten gelijktijdig verwarmd)

Stappenmotor piekstroom: 0,6A

3. Bedradingsinterface: 30-pins flexibele FPC-bedrading

V. Levensduur en omgevingsparameters

Levensduur afdrukken

Totale levensduur van de verwarmingspulsen: 100 miljoen pulsen

Levensduur papierbaanslijtage: 50 km (met origineel, door de fabriek gekwalificeerd thermisch papier)

Bedrijfstemperatuur: 0℃ ~ +50℃

Opslagtemperatuur: -20℃ ~ +70℃

Bedrijfsvochtigheid: 20%~80% RH, geen condensatie

VI. Fysieke afmetingen en gewicht

Totale afmetingen (exclusief uitsteeksels): 69,8 × 32,7 × 15,3 mm

Totaal nettogewicht: ongeveer 44 g

Structuur: metalen basis + metalen tandwielen, stabiele warmteafvoer

VII. Toepasselijke apparatuur

Handheld POS-machines, medische testapparatuur, draagbare recorders, afdrukken van kleine kaartjes voor industriële instrumenten, voertuigterminals, draagbare kassaprinters
