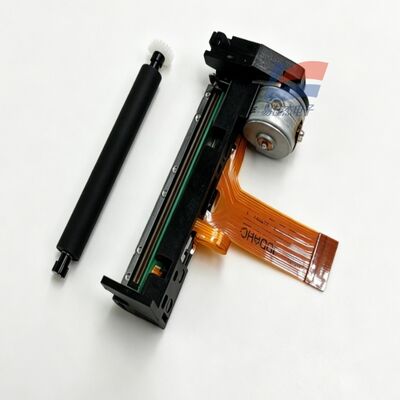

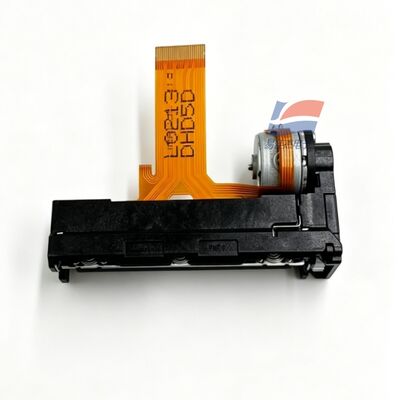

YJJ LTP02-245-13 2-inch 58mm ultradun thermische printerkern voor draagbare POS-machines

Productbeschrijving:

YJJ LTP02-245-13 2-inch 58mm ultradun thermische printerkern voor draagbare POS-machines

Kenmerken:

I. Basismodelinformatie

Model: LTP02-245-13

Type: thermische printerkern van het rijtype (ultra dun klein model van 2 inch)

Afsluiting onderscheid: versie 13 heeft geen drukpapieras open deksel detectie schakelaar;alleen de standaardversie mist papier tekort foto-elektrische sensor + print kop thermische weerstand temperatuurmeting; dezelfde serie LTP01 is een dik model met een groot volume, LTP02 richt zich op lichtheid en draagbaarheid

II. Specificaties voor het printbedrijf

Printmethode: thermisch puntmatrix-rijprinten

Eenvoudige rij met een aantal stippen: 384 stippen per rij

Resolutie: horizontaal 8 punten/mm (203 DPI), verticaal 16 punten/mm

Snelheid: horizontaal 0,125 mm, verticaal 0,0625 mm

Papierbreedte: standaard 58 mm (compatibel met 57,5 ± 0,5 mm thermisch papier)

Effectieve drukbreedte: 48 mm

Papierdikte: 60 tot 80 μm gewoon thermisch papier

Maximale druksnelheid: 100 mm/s (industriële hogesnelheidsmodel van dezelfde grootte)

Maximale synchrone verwarmingspunten: 45 punten (lagere stroomverbruik in vergelijking met LTP01)

Papiervoederstructuur: rechte papiervoeding, eenvoudig papiervoedermechanisme, compacte structuur

III. Ingebouwde detectiesensoren

Temperatuurmeting van de drukkop: ingebouwde NTC-warmteweerstand, oververhitting

Het detecteren van papiertekort: Reflectieve foto-elektrische sensor

Geheugen van de open hoes van de schacht: geen (kernverschil van versie 13)

IV. Parameters van de elektrische voeding (dubbele onafhankelijke voeding)

1. Spanningsbereik

Verwarmingsspanning / motor aandrijvingspanning Vp: 5,5 ~ 9,5 V gelijkstroom

Logische regelspanning Vdd: 3,0 ~ 3,6 V gelijkstroom (typisch 3,3 V)

2Piekstroom

Piekstroom van de printkop: 2,64A (9,5V, gelijktijdige verwarming van 45 punten)

Maximale stroom van de stappenmotor: 0,6A

Logische standby-stroom: ≤ 100 mA

3. Thermische weerstand van het drukkopje: 162~198Ω (typisch 180Ω@25°C)

4- Bedrading: 30 pin FPC flexibele bedrading

V. Levensduur en milieutechnische omstandigheden

Verwarmingspulslevensduur: ≥ 1 miljard keer

Duur van slijtage van het papierpad: ≥ 50 km (originaal fabrieksstandaard thermisch papier)

Werkomgeving: -10°C ~ +50°C, 20% ~ 85% RH (geen condensatie)

Bewaaromgeving: -20°C ~ +60°C, geen condensatie

VI. Fysieke afmetingen en gewicht

Algemene afmetingen (exclusief uitsteeksels van motoren en bedrading): 67,3 × 18,1 × 30,0 mm

Nettogewicht van de gehele machine: ongeveer 28 g (ongeveer 40% lichter dan LTP01-245, ultradun en lichtgewicht)

VII. Kernvoordelenvergelijking LTP01-245-C1

Dikte slechts 18,1 mm, aanzienlijk verminderd volume, geschikt voor draagbare handheld apparaten

Totaal gewicht 28 g, lichtgewicht, voorkeur voor apparatuur op batterijen

Aantal synchrone hotspots 45 punten, lagere piekstroom, lagere ontwerpkosten voor vermogen

Maximale druksnelheid 100 mm/s, sneller dan 75 mm/s van LTP01

Tekortkomingen: Compacte interne structuur, niet geschikt voor continue industriële drukwerk op lange termijn met grote rollen papier

VIII. Toepasselijke voorzieningen

Draagbare POS-machines, medische analysatoren, draagbare recorders, draagbare detectoren, voertuigticketterminals, kleine draagbare financiële terminals, draagbare industriële inzamelingstoestellen
