YJJ TMG740-3 TMG 740-3 Satronic Combustion Controller Ontstekingsprogramma Controller voor brandstofverbranders

Productbeschrijving:

YJJ TMG 740-3 Satronic Verbrandingsregelaar Ontstekingsprogrammaregelaar voor brandstofbranders

Functies:

I. Originele fabrieksbasisinformatie

TMG740-3 is een krachtige olie-gasverbrandingsregelaar met geforceerde lucht voor twee doeleinden en een programmeerbare veiligheidsbedieningskast. In de industrie wordt het gewoonlijk een verbrandingscontroller/ontstekingsprogrammacontroller genoemd.

Volledige modelsegmentatie en classificatie

Volledig modelformaat: TMG 740-3 Mod.XX-XX, waarbij Mod de timingparameters vertegenwoordigt. De belangrijkste drie commerciële specificaties zijn:

Mod.32-32 Bestelnummer: 08211U

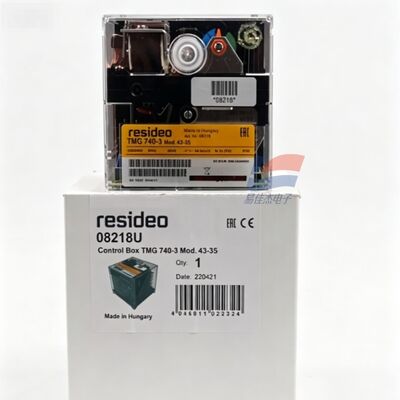

Mod.43-35 Bestelnummer: 08218U (op voorraad beschikbaar in de markt tot het maximum)

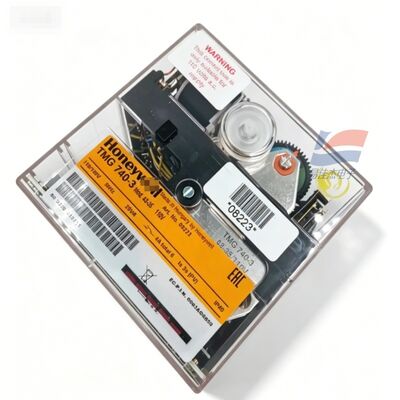

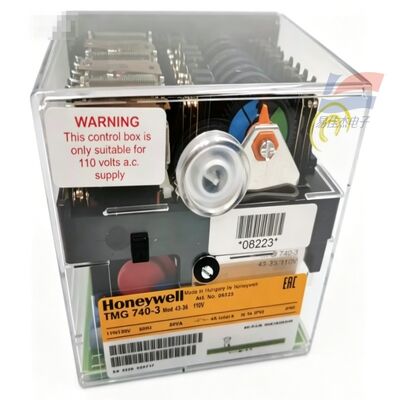

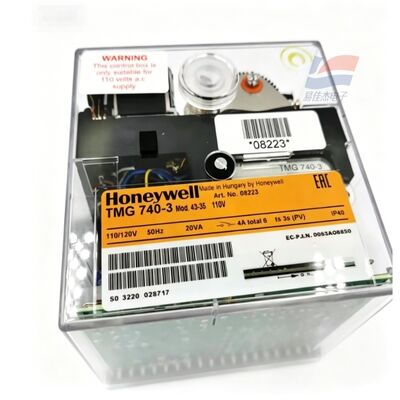

Mod.13-53 Bestelnummer: 08223U

Productpositionering

Geschikt voor middelgroot tot groot vermogen eentraps / tweetraps vuur, proportionele regeling gas / brandstof dual-fuel verbrandingsmachines, direct gestookte heteluchtverwarmers; type met geforceerde ventilator, conform de Europese EN298 verbrandingsveiligheidsnormen.

Statusbeschrijving

II. Kerntechnische elektrische en timingparameters

1. Specificaties van de voeding

Werkspanning: AC220~240V (-15%~+10%), 50Hz (compatibel met 40~60Hz)

Totaal stroomverbruik: ongeveer 15VA

Zekering: 10A snel / 6A langzaam

Maximale uitgangsstroom van een enkele terminal: 4A, totaal vermogen van de machine: 6A

Beschermingsniveau: IP44, installatieomgevingstemperatuur: -20℃ ~ +60℃

Totaal machinegewicht (inclusief basis): 1100 g

2. Tabel Compatibiliteit vlamdetectie (gebruikelijk voor drie soorten detectors).

Detectiemethode Triggergevoeligheid Bovengrens van de bedradingsafstand

Ionensonde Ionisatie 1,6μA Gewone draad 50m / Afgeschermde draad 100m

UV-ultraviolette fotobuis 70 μA Gewone draad 100 m / Afgeschermde draad 200 m

Infrarood IR-flitssonde 5μA (drempelwaarde voor 2 LED-lampjes aan) Hetzelfde als ionensonde

3. Kalibratievolgorde (mainstreammodel mod. 43-35)

Voorblaastijd: 43s (geforceerde ventilatie met volledig open luchtklep)

Voorontstekingstijd: vast 3s

Veiligheidsdetectie-interval veiligheidsklep: 5s (veiligheidsontstekingsvenster, time-out vergrendelt de machine in geval van storing)

Foutvergrendeling: Vlamverlies, onvoldoende luchtdruk, defecte UV-sonde, allemaal automatisch vergrendeld, handmatig resetten nodig

4. Hardwarestructuur

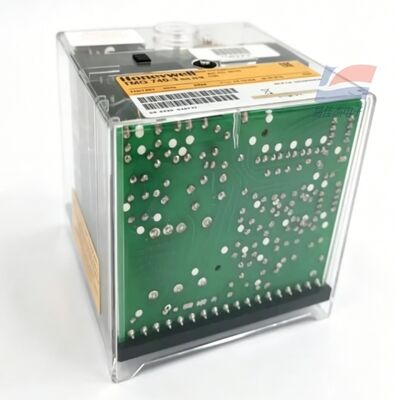

Transparante vlamvertragende behuizing, insteekbare basisklem

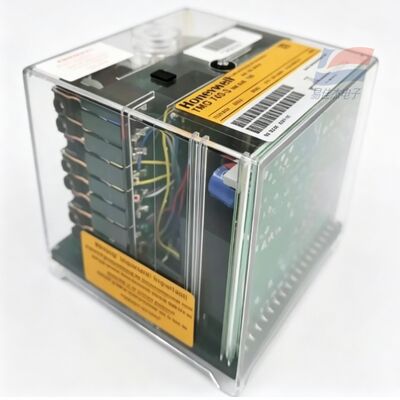

Intern nokkenmechanisme voor de synchrone motor, 16 nokkenschakelaars, transformator, LED-indicator voor foutstatus (5 weergaveniveaus voor vlamintensiteit)

Voorpaneel met resetknop + indicatielampje voor storingsalarm, jumpers aan de onderkant kunnen worden geconfigureerd voor luchtdrukschakelaar, logica voor ontstekingsbewaking

III. Toepasselijke apparatuurscenario's

Industriële gas-/brandstofbranders met hoog vermogen, boilers, stoomgeneratoren

Heteluchtovens voor het drogen van verf, direct gestookte luchtverwarmers

Tweetraps brand- / proportionele regeling, industriële verwarmingsapparatuur, warmtebehandelingsapparatuur voor ovens

Dual-fuel dual-gas verbrandingseenheden
