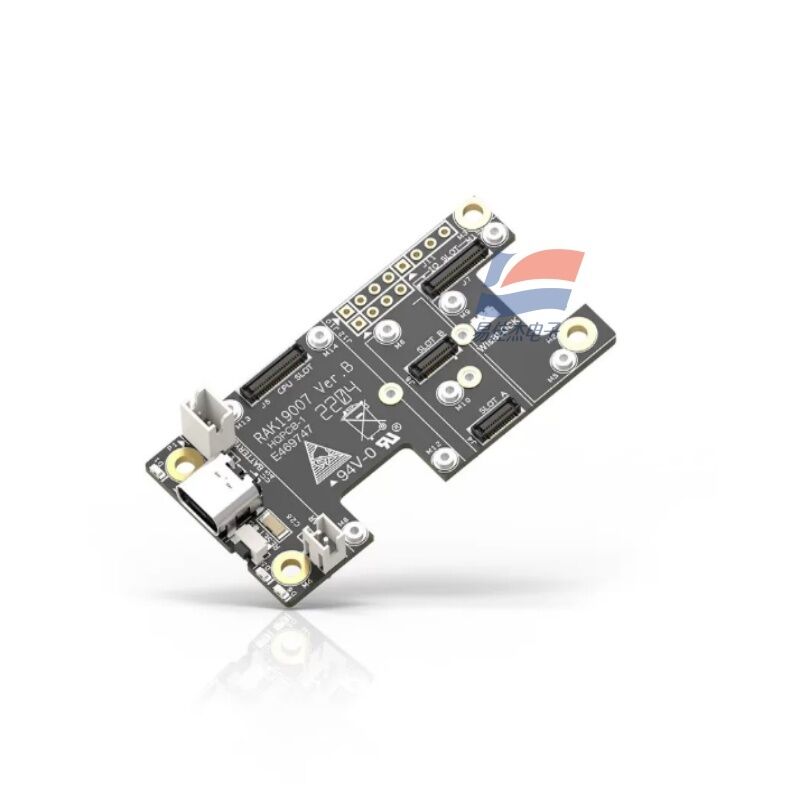

YJJ RAK19007 WisBlock Base Board 2e generatie - Evaluatie Board Base Module Development Board

Productbeschrijving:

YJJ RAK19007 WisBlock Base Board 2e generatie - Evaluatie Board Base Module Development Board

Kenmerken:

I. Basisoverzicht
RAK19007 is de tweede generatie RAK WisBlock universele evaluatie board / basis ontwikkeling board, ter vervanging van de oude RAK5005-O. Het is de drager van de hele LoRaWAN modulaire IoT oplossing,wordt gebruikt voor het hosten van de WisBlock kerncontroller, verschillende sensoren, GNSS-positionering, IO-uitbreidingsmodules, stroomvoorziening, opladen, seriële poort en busuitbreidingsmogelijkheden.Het is een standaardbasis voor snelle prototypeontwikkeling en outdoor low-power nodesRAKwireles... .
II. Kernparameters van de hardware
1Fysieke grootte en structuur
Grootte: 60 mm × 30 mm, ultradun compact PCB
Installatie: 4 M2,5 schroefbevestigingsgaten, rechtstreeks in de behuizing te installeren
Slot Layout:
CORE Slot (40Pin): 1 pad, installeer WisBlock kernmodule (zoals RAK4631, RAK11200, RAK3172 etc. LoRa kern)
Sensor Slots A/B/C: 3 paden, ondersteunen standaard 10 mm kleine sensormodules (temperatuurvochtigheid, gas, foto-elektrische, versnelling, enz.)
Slot D (groot formaat slot): 1 pad, compatibel met een 23 mm grote module (GNSS positionering RAK12500, 4G/NB-IoT cellulaire module)
Optimalisatie van de tweede generatie: GNSS-module die in slot D is geplaatst, neemt geen andere sensorposities in, waardoor het probleem van ruimteconflicten in de eerste generatie wordt opgelost.
Installatiemethode: de module kan in beide richtingen op de bovenste en onderste deel van de basisplaat worden gemonteerd
2Stroomvoorziening (Core Advantage)
Meerdere voedingsinvoerpunten
USB-C 5V: programma-download, debugging van seriële poorten, opladen van lithiumbatterijen
BAT-pad: 3,7V enkelvoudige lithiumpolymerbatterij
Zonnepaneel: 5V zonnepaneelinvoer, buiten zelfopladen buiten het net
Ingebouwde lithiumbatterij oplaadmanagementchip, stopt automatisch met opladen als de batterij vol zit
Twee 3.3V-uitgangen:
VDD: constante stroomvoorziening, continu stroomvoorziening aan de kernhoofdbesturing
3V3_S: kan software uitgeschakeld worden (gecontroleerd door IO2-pin), voert 4 sensorslotten onafhankelijk aan, sluit randapparatuur af om het stroomverbruik tijdens de slaap aanzienlijk te verminderen
Maximaal vermogen van 750 mA voor de regulering van de spanning van 3,3 V, dat voldoet aan de vereisten voor gelijktijdige werking van meerdere sensoren
Zeer laag statisch stroomverbruik in slaapstand, geschikt voor langdurige monitoringknooppunten met batterijen in het wild
3. Interfacebronnen
USB Type-C: firmware-opname, seriepoortlog, opladen in één
Externe uitbreidingsspeld (2.54 mm): leidt de boot download knop, meerdere GPIO, hardware I2C, hardware UART, kan extern worden aangesloten met externe apparaten (LTH-1550-01 foto-elektrische schakelaar, relais,weergave)
Aan boord gemonteerde knoppen: resetknop, bootknop BOOT
Bus: unified I2C/SPI/UART bus binnen de basisplaat, alle slots communiceren automatisch met elkaar, geen handmatige bedrading nodig
4. Milieuspecificaties
Werktemperatuur: -40°C ~ +85°C, industriële breedte temperatuur
Compatibele ontwikkelomgeving: Arduino IDE, PlatformIO, RUI3, ESP-IDF/nRF SDK
Normen voor milieubescherming: RoHS
III. Kernfunctie en gebruik
1. Rapid LoRaWAN Internet of Things Prototype Evaluation (hoofddoel)
Gecombineerd met WisBlock Core (RAK4631/RAK3172) voor het snel bouwen van low-power wide-area monitoring nodes, geen noodzaak om stroomvoorziening, opladen, sensor adapter board, plug-and-play te ontwerpen:
Milieubewaking: temperatuurvochtigheid, luchtdruk, CO2, gassensorcombinatie
Assetlocatie: D-slot voegt GNSS-module in, gebruikt als outdoor-tracker
Industriële verzameling: foto-elektrische schakelaar, trillingen, vloeistofniveau-sensorgateway
