YJJ LTH-1550-01 Foto-elektrische sensor Foto-elektrische schakelaar Reflectieve foto-elektrische schakelaar

Productbeschrijving:

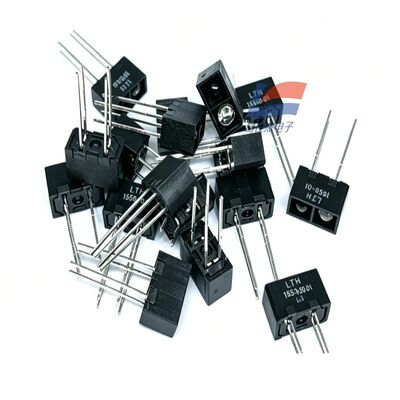

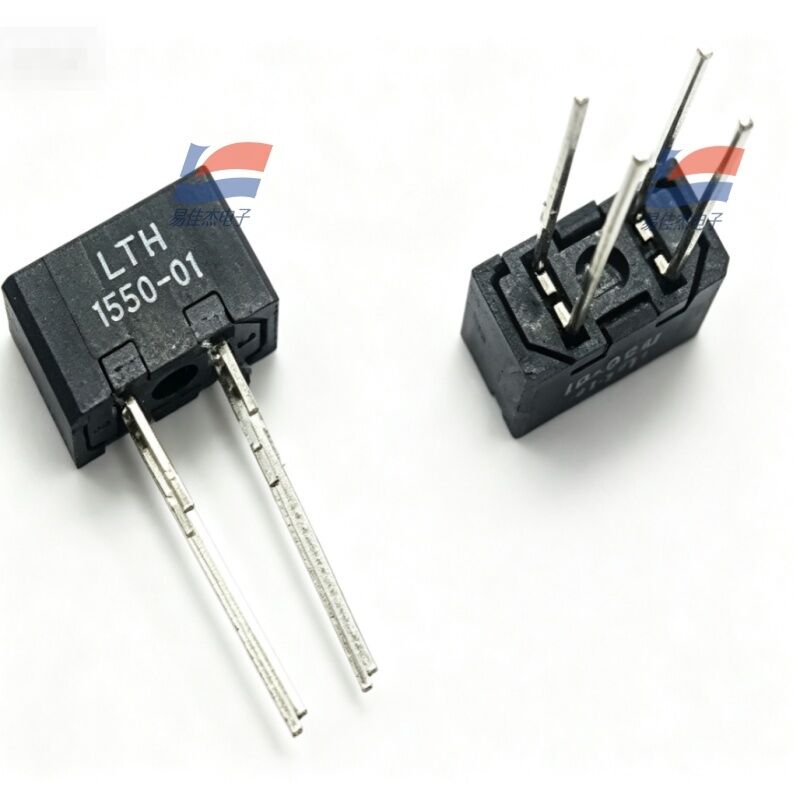

YJJ LTH-1550-01 Foto-elektrische sensor - foto-elektrische schakelaar - reflecterende foto-elektrische schakelaar - gebruikt in geautomatiseerde apparatuur

Kenmerken:

I. Basisproductinformatie
Merk: LITEON (fabriek uit Taiwan)
Model: LTH-1550-01
Type: Reflectieve foto-elektrische sensor (reflectieve foto-elektrische schakelaar)
Verpakking: DIP4 Surface Mount 4-pin, standaard 2,54 mm pitch
Standaard sensorafstand: 3,81 mm (optimaal detectiebereik)
Certificering: voldoet aan de milieunormen van RoHS, geschikt voor industriële/consumentenelektronica
II. Beginsel van de interne structuur
Geïntegreerd uit twee componenten in één eenheid:
940 nm infrarood-uitstralende LED (uitstralen van infraroodlicht)
NPN-fototransistor (ontvangt gereflecteerd infraroodlicht)
Wanneer een voorwerp het detectiebereik van 3,81 mm bereikt, wordt het infraroodlicht naar de ontvangstbuis gereflecteerd.de transistor leidtDe zwarte schil is voorzien van een schaduwstructuur die weerstand biedt aan verstoring door verstrooid licht.
III. Elektrische kernparameters
Beperkende nominale waarden
Tabel
Specificatie van de parameter
LED-voortstroming indien maximaal 60mA
LED-omgekeerde spanning Vr 5V
LED voorwaartsdruppel Vf typisch 1,2 V
Fototransistorcollector Stroom Ic Maximaal 20mA
Verzamelaar-emitterspanning Vceo 30V
Werktemperatuur -25°C ~ +85°C
Bergingstemperatuur -55°C ~ +110°C
Elektrische kenmerken
CTR van de huidige overdrachtsverhouding: 50% ~ 600%
Snelle responssnelheid, geschikt voor snel tellen, positie detectie
NPN Collector Open-Loop Output, kan rechtstreeks worden gekoppeld aan microcontroller IO met één chip
IV. Definitie van 4-pinnen (gedrukte tekens van beneden, pinnen van links naar rechts)
Pin 1: LED-anode (LED+)
Pin 2: LED-katode (LED- / GND)
Pin 3: Fototransistoremitter (E, Common Ground GND)
Pin 4: Phototransistorcollector (C, Signal Output)
Eenvoudig bedradingsschema (ESP32 / Single-Chip Microcontroller General)
LED + aangesloten op 220Ω stroombeperkende weerstand tot 3.3V/5V; LED - aangesloten op GND
Phototransistor E verbonden met GND; Collector C verbonden met IO met 10K Resistor Pull-Up
Wanneer een object nadert, geeft IO een laag niveau uit; geen enkel object is hoog niveau
V. Kernvoordelen van het product
Geïntegreerde fabriekskalibratie, geen handmatige aanpassing van het lichtpad nodig, plug-and-play
Geen mechanische contacten, levensduur veel langer dan mechanische micro-schakelaars
Compacte afmetingen, oppervlakte bevestiging op PCB, geschikt voor interne installatie in kleine apparaten
Zwarte schaduwkap, niet actief bij binnenverlichting, zwak natuurlijk licht
Werk in een breed temperatuurbereik, compatibel met industriële apparatuur, kantoorapparatuur, kleine apparaten
VI. Typische toepassingsscenario's
Kantoorapparatuur: papierdetectie, papiertelling, papierstap detectie in printers / kopieermachines
Automatiseringsapparatuur: aanwezigheids- en afwezigheidsdetectie, grenspositie-detectie van kleine assemblagelijnen
Slimme hardware: deurdetectie van opslagbakken, dekselopening van vuilnisbakken, eenvoudige vloeistofniveau-detectie
Financiële apparatuur: geldautomaten, kassa's met papieren valutaherkenning, rekeningtelling
