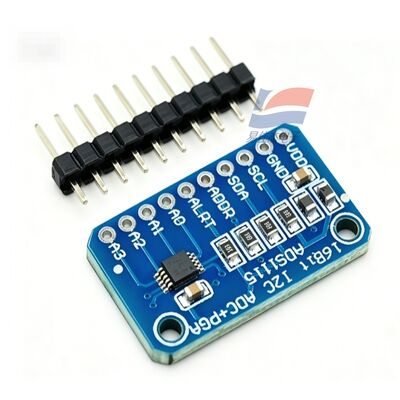

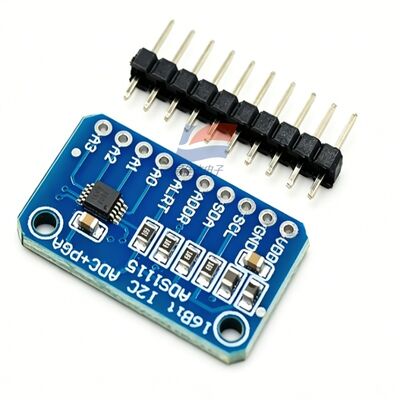

YJJ ADS1115 16-bit uiterst nauwkeurige analoog-naar-digitaal converter ADC-ontwikkelbordmodule 4 kanalen

Productbeschrijving:

YJJ ADS1115 16-bit High-Precision Analog-to-Digital Converter ADC Development Board Module 4 kanalen

Kenmerken:

Resolutie: 16-bit, geen gegevensverlies
Minimale LSB-spanning (PGA = 16, FS = ±0,256V): 8μV
Niet-lineariteit van de INL-integral: ±0,5 LSB
CMRR gemeenschappelijke afstoting: DC typisch 100 dB, 50/60Hz netfrequentie 105 dB (laag snelheids 8SPS-modus)
Temperatuurverschuiving: 5 tot 7 ppm/°C
Ingebouwde interne referentie met lage drift, geen behoefte aan een externe referentiebron
8 SPS / 16 SPS / 32 SPS / 64 SPS / 128 SPS (standaard) / 250 SPS / 475 SPS / 860 SPS (maximaal)
Laag toerental 8SPS: optimaal voor geluidsonderdrukking van het net
Hoge snelheid 860SPS: snelle dynamische signaalopname
VIII. Parameters van de elektriciteitsvoorziening
Stroomtoevoerspanning (analoog/digitaal dezelfde spanning): 2,0 V ~ 5,5 V, compatibel met 3,3 V/5 V microcontrollers
Werkstroom:
Continu conversie-modus: typisch 150 μA
Eenvoudige conversie in slaapstand: automatische uitschakeling na voltooiing van de conversie, zeer laag gemiddelde stroomverbruik van het gehele apparaat
Typisch energieverbruik: 0,3 mW
Invoer-analoge spanningsbereik: 0V ~ VDD (eenvoudig)
IX. Digitale I2C-interface
Standaard I2C-compatibel, maximumfrequentie 400 kHz
4 hardwareselecteerbare adressen (ADDR-pin verbonden met VDD/GND/SDA/SCL-switch), maximaal 4 ADS1115-chips kunnen op één bus worden aangesloten
Ingebouwde digitale comparator: instelbare bovenste en onderste drempelwaarden, ALERT-pin-onderbrekingsuitgang, MCU-wakkermaking bij overspanning/onderspanning
X. Verpakkingsgrootte (3 standaardsoorten oppervlaktebevestiging)
X2QFN-10 (IRUGR): 2,0 mm × 1,5 mm × 0,4 mm, ultra-klein volume, draagbaar / micro sensor
SOT-10 (DYN): 2,9 mm × 2,8 mm × 0,6 mm, algemene oppervlakte bevestiging
VSSOP-10 (IDGSR): 3,0 mm × 4,9 mm, geschikt voor handmatig solderen
XII. Bedrijfsomgeving
Werktemperatuur: -40°C ~ +125°C
Bergingstemperatuur: -60°C ~ +150°C
Vochtigheid: 0~95% RH, geen condensatie
RoHS-conform
XIII. Belangrijkste ingebouwde functies
Interne hoogprecisie-spanningsreferentie
Interne klokoscillator, geen behoefte aan een extern kristal
PGA met programmeerbaar vermogen, voor microvolt tot 5V breed signaal
4-kanaals analoge multiplexer MUX
Digitale spanningsvergelijker + onderbrekingsuitgang
Eenmalige conversie-energiebesparende modus, bij voorkeur voor batterijgestuurde knooppunten
