YJJ WisLink PLC LX200V30 Evaluation Board Power Line Communication (PLC) -module voor PLC + LoRa hybride netwerken

Productbeschrijving:

YJJ WisLink PLC LX200V30 Evaluatiebord - Power Line Communication (PLC) module voor PLC + LoRa hybride netwerken

Functies:

I. Productoverzicht

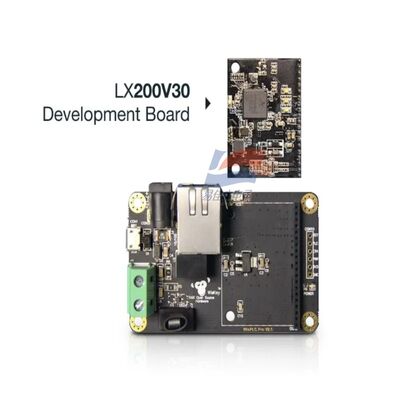

1. Kernmodule LX200V30
Hoofdbesturings-SoC: Qualcomm QCA7420 breedband Power Line Carrier-chip
Modulatiemethode: OFDM orthogonale frequentieverdelingsmultiplexing
Standaardprotocol: IEEE1901, HomePlug AV International Universal PLC Broadband Standard
Transmissiemedium: Power Line, Twisted Pair, Coaxkabel, alle drie de media zijn compatibel
Companion EVB: WisPLC PRO Evaluatiebord (LX200V30 EVB), gebruikt voor snelle tests, prototypeontwikkeling en oplossingsverificatie
II. RF- en communicatieprestatieparameters
Fysieke laagsnelheid
Maximale PHY-snelheid: 500 Mbps; Werkelijke bedrijfsdoorvoer Ongeveer 400~460 Mbps (RAKwireles...)
Bedrijfsfrequentieband
2~68MHz (compatibel met CATV bedrade televisieband, geen interferentie); Over het algemeen aanbevolen 2~30MHz om interferentie te verminderen (Rakwireles...)
Transmissieafstand (ideale bedradingsomgeving)
Wisselstroomkabel: maximaal 300 meter
Twisted Pair (telefoonlijn/netwerkkabel): maximaal 600 meter
Coaxkabel: maximaal 2000 m (RAKwireles...)
Netwerkconfiguratiemogelijkheden
Eén netwerk Er kunnen maximaal 7 LX200V30-modules worden gemonteerd, automatisch op een netwerk aangesloten, klaar voor nulconfiguratie
Beveiligingscodering
Ingebouwde 128-bit AES hardware-encryptie om het afluisteren van gegevens en manipulatie te voorkomen (RAKwireles...)
Anti-interferentie
Industriële C4 elektromagnetische compatibiliteit, compatibel met frequentieomvormers, lasmachines, motoren, enz. Scenario's voor stroomvoorziening met sterk geluid; Lage vertraging Jitter < 1,8 ms
III. Specificaties hardwaremodule (LX200V30-module)
Formaat: 40 mm x 30 mm, standaard stempelpinmodule
Interfacebus
MII Ethernet-interface (verbinden met MCU/PHY)
2,54 mm standaard pin-header voor voeding, GPIO, statusindicatielampje
Voedingsvereisten (modulezijde)
Dubbele voeding: 3,3 V DC (Chip Core) + 12 V DC (PLC Line Drive Transformer), beide moeten tegelijkertijd van stroom worden voorzien
Statusindicator GPIO
PWR: Stroomindicatielampje
ETH: Ethernet-verbinding / gegevens knipperen
PLC: Power Line Link / Gegevens knipperen
Bedrijfstemperatuurbereik
Werking: -40℃ ~ +85℃
Opslag: -40℃ ~ +85℃
Stroomverbruik
Stand-by: ongeveer 120 mA; Transmissie bij volledige belasting: 220 ~ 280 mA; Hoge belasting Stel voor om een ​​koellichaam toe te voegen

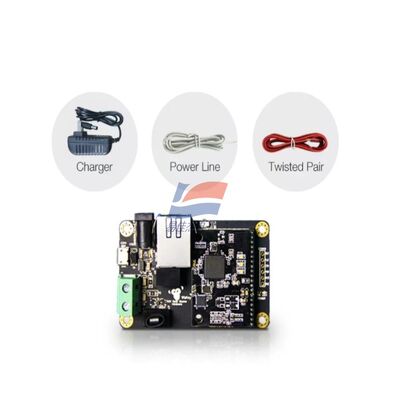

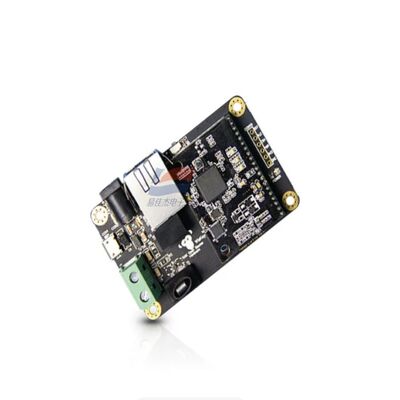

IV. Volledige configuratie van LX200V30 EVB-evaluatiebord (WisPLC PRO-basisbord)

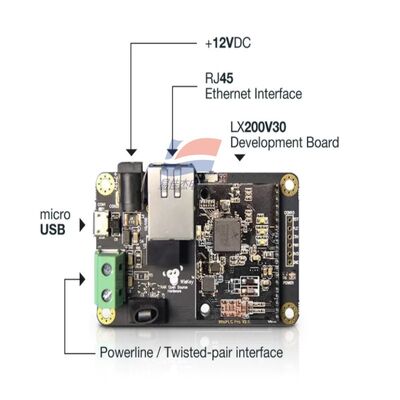

1. Voedingsinterface (twee voedingsmethoden)
DC-gelijkstroomaansluiting: 12V DC-adapteringang (aanbevolen)
Micro USB 5V: alleen foutopsporingsvoeding, kan PLC niet op vol vermogen aandrijven
Het ingebouwde step-upcircuit van het basisbord genereert automatisch een dubbele voeding van 3,3 V + 12 V, vereist door de module
2. Externe bedrijfsinterface
RJ45 Gigabit Ethernet-poort: verbinding maken met computer, gateway, RAK4630/4631 LoRa-knooppunt
Groen klemmenblok: Uitgang voedingslijnkoppeling (sluit 220V netvoeding / DC-bus met lage spanning aan)
Gereserveerde twisted pair, coaxiale kabel-soldeeraansluitingen, kunnen direct multimediatransmissie testen
3. Foutopsporingsinterface
UART seriële poort: wislink-cli opdrachtregeltool, linkkwaliteit bekijken, frequentieband wijzigen, OTA-firmware-upgrade
Dip-schakelaar: snelle schakelaar van PLC-frequentieband, netwerkmodus
Driekleurige ingebouwde LED: realtime weergave van stroom-, Ethernet- en Power Line Link-status
4. Mechanische afmetingen Evaluatiebord PCB: Ongeveer 75 mm x 50 mm, met 4 installatiebevestigingsgaten van Φ3-formaat
Typische toepassingsscenario's
Industriële locatie: Vervang de originele stroomkabels door netwerkkabels en gebruik PLC + LoRa hybride netwerken (met RAK4630/RAK5146 gateway)
Fotovoltaïsch / laadstation: snelle datatransmissie voor DC-bus
Beveiligingsmonitoring: gebruik de netstroom van het gebouw om high-definition cameravideo's te verzenden
Slimme gebouwen, energiemonitoring, slimme meters, netwerken voor medische apparatuur
Prototypeontwikkeling van apparatuur: snelle verificatie van communicatieoplossingen op het elektriciteitsnet met behulp van het EVB-evaluatiebord
