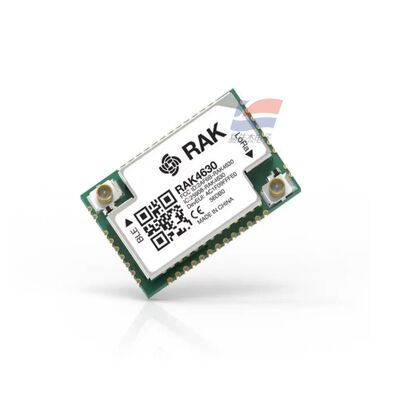

YJJ RAK4630 NRF52840 SX1262 Die worden gebruikt voor LoRaWAN zijn LoRa + Bluetooth-modules

Productbeschrijving:

YJJ RAK4630 NRF52840 SX1262 Die worden gebruikt voor LoRaWAN zijn LoRa + Bluetooth-modules

Functies:

Basispositionering
RAK4630 is een SMT dual-mode module voor opbouwmontage, met een interne nRF52840 (BLE5.0 hoofdbediening) + SX1262 LoRa-radio;
RAK4631 is een afgewerkt bord met een basis en de kernchip is RAK4630. De hardwarekernen van de twee zijn exact hetzelfde, alleen de verpakking/basis is anders. RAKdraden... .
De standaard vooraf geïnstalleerde RUI3 AT-firmware ondersteunt seriële poort/Bluetooth Low Energy (BLE) om AT-opdrachten te verzenden, zonder de noodzaak van complexe compilatie en ontwikkeling.
1. Hoofdbesturings-MCU (BLE-kern nRF52840)
Kern: 32-bits ARM Cortex-M4F, met hardware FPU voor drijvende-kommabewerkingen
Frequentie: 64 MHz
Opslag: 1 MB Flash + 256 KB RAM
Beveiliging: Hardware CryptoCell, met AES/ECDH/SHA-codering
Randapparatuur: 32,768 kHz RTC, NFC-A-spoel, full-speed USB2.0
2. BLE 5.0 Bluetooth-radioparameters (2,4 GHz)
Protocolstandaard: BLE5.0, ondersteunt BLE Mesh, Long Range (verre afstand), 2Mbps hoge snelheid, NFC-A
Frequentieband: 2402~2480 MHz
Zendvermogen: -20dBm ~ +4dBm, met stapsgewijze aanpassing van 4dB
Ontvangstgevoeligheid:
1Mbps: -95dBm
125 kbps langeafstandsmodus: -103 dBm
Snelheid versnellingen: 2Mbps / 1Mbps / 500kbps / 125kbps
Antenne-interface: dubbele IPEX4-aansluitingen (onafhankelijke BLE-antenne, onafhankelijke LoRa-antenne, 50Ω impedantie)
Typisch BLE-stroomverbruik
Uitgezonden TX (0 dBm) ≈ 4,8 mA
Stand-by-ontvangst ≈ 1mA
Diepe slaap van het gehele apparaat 2,0 ~ 4,23 μA (RTC-wake-up)
3. SX1262 LoRa-radio (sub-GHz lange afstand)
Onderscheid bandversie
RAK4630 (L): 433~470 MHz (binnenlandse CN470)
RAK4630(H): 779~923 MHz (EU868/US915/AS923)
Protocol: LoRaWAN 1.0.3, LoRa P2P punt-tot-punt
Zendvermogen: Boost tot + 22dBm
Ontvangstgevoeligheid: minimaal - 148 dBm, totaal linkbudget 170 dB
Bandbreedte: instelbaar van 7,8 kHz tot 500 kHz, met ingebouwde uiterst nauwkeurige TCXO temperatuurgecompenseerde kristaloscillator
LoRa-stroomverbruik: volledige krachtoverdracht ≈ 14,5 mA, continue ontvangst ≈ 14,5 mA
4. Parameters voor elektrische voeding
Bedrijfsspanning: 2,0 V ~ 3,6 V (lithiumbatterij 3,7 V-systeem, directe voeding 5 V)
Aanbevolen voeding: 3,3 V LDO / 3,7 V lithiumbatterij
Slaapstroom: Typisch 4,23 μA, minimaal 2,0 μA (RTC timing wake-up)
Piekstroom: LoRa volledige vermogensoverdracht ≈ 14,5 mA, BLE-piek < 5 mA
USB: VBUS 5V alleen voor programmeren, debuggen van de voeding, niet voor langdurige voeding van het hele apparaat
5. Hardware-interfaces (44-pins stempels)
Seriële poort: 2 hardware UART (AT-opdrachten, sensorcommunicatie)
I2C: 2 groepen I2C, compatibel met LOX-02 zuurstofsensor, MPXHZ6115 druksensor
SPI: snelle SPI (externe flitser, display)
ADC: 3 12-bit analoge ingangen (accuspanning, analoge sensorverzameling)
GPIO: 8 algemene IO, ondersteunt externe interrupt-wake-up
USB: Micro-USB-signaalpad
NFC: NFC-antennepin naar buiten
Foutopsporing: SWD-downloadfoutopsporingsinterface
6. Mechanische afmetingen en omgeving
Vorm: Stempels SMT opbouwmodule Afmetingen: 15 mm × 23 mm × 3 mm
Pinnen: 44-pins postzegels, gelast op oppervlak
Bedrijfstemperatuur: -40℃ ~ +85℃
Opslagtemperatuur: -40℃ ~ +85℃
Vochtigheid: 0 - 95% RH, geen condensatie
VIII. Firmware en ontwikkeling
Standaardfirmware: RUI3, volledig functionele AT-instructieset (UART/BLE/USB kan worden verzonden)
Secundaire ontwikkeling: Ondersteunt Arduino, PlatformIO, RUI3 API voor aangepaste firmware
OTA-upgrade: BLE draadloze OTA, lokaal branden via USB
Certificering: CE, FCC, RoHS, KC-naleving
Typische toepassingen
Sensorknooppunten op batterijen (gecombineerd met zuurstof-/druksensoren), monitoring van agrarische kassen, industriële inzameling met laag vermogen, draagbare draagbare apparaten, lokale configuratie van BLE mobiele telefoons + LoRa-upload over lange afstanden, IoT low-power gateway-subknooppunt
