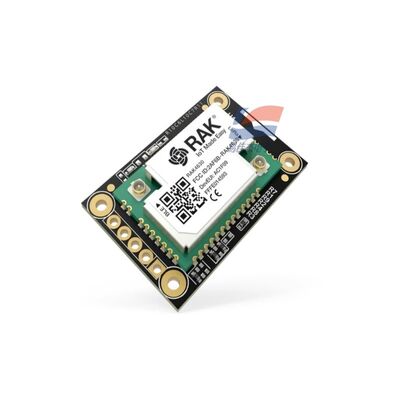

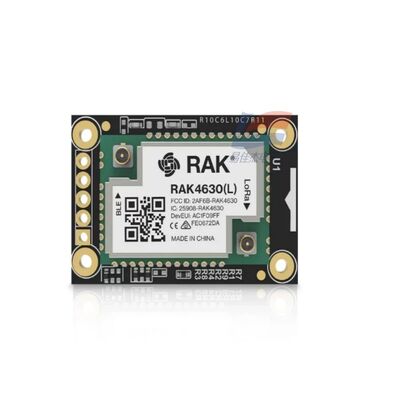

YJJ RAK4631 Nordic NRF52840 BLE Core-module ondersteunt LoRa SX1262 voor industriële monitoring met laag vermogen

Productbeschrijving:

YJJ RAK4631 Nordic NRF52840 BLE-kernmodule ondersteunt LoRa SX1262 voor industriële monitoring met laag vermogen

Functies:

RAK4631 WisBlock Dual-Mode kernmodule Volledige parameterbeschrijving
Modulepositionering: nRF52840 BLE5.0 + SX1262 LoRaWAN geïntegreerde WisBlock-kernkaart, verdeeld in standaardversie RAK4631 (externe antenne IPEX-aansluiting) en RAK4631-R (ingebouwde antenne + RUI3-firmware), de hardware is volledig hetzelfde, alleen de firmware is anders. RAKdraden...
1. Hoofdbesturings-MCU (BLE Core nRF52840)
Kern: 32-bits ARM Cortex-M4F, met hardware FPU voor drijvende-kommabewerkingen
Frequentie: 64 MHz
Opslag: 1 MB Flash + 256 KB RAM
Beveiliging: ingebouwde CryptoCell-coderingseenheid, ondersteunt AES, ECDH, SHA, enz. hardware-codering
Randapparatuur op het bord: 32,768 kHz RTC-kristaloscillator, NFC-A-tagspoel, full-speed USB2.0-apparaat/OTG Nordic Sem...
2. BLE 5.0 radiosleutelparameters (2,4 GHz)
Protocolstapel: BLE 5.0 (BLE Mesh, lange afstand, 2 Mbps hoge snelheid), NFC-A, compatibel met Zigbee/Thread
Zendvermogen: -20 ~ +4dBm, in stappen van 4dB instelbaar
Ontvangstgevoeligheid:
1 Mbps BLE: -95 dBm
125 kbps lange afstandsmodus: -103 dBm
Tarieven: 2 Mbps / 1 Mbps / 500 kbps / 125 kbps
Antenne:
RAK4631: IPEX4 externe 2.4G antenneaansluiting
RAK4631-R: Ingebouwde BLE-antenne op printplaat
BLE Typisch stroomverbruik:
BLE-uitzending TX (0 dBm): ~4,8 mA
BLE-stand-by-ontvangst: ~1mA
Diepe slaap: 2 μA (hele machine)
3. LoRa SX1262 radioparameters (sub-GHz)
Differentiatie van frequentiebandversie:
RAK4631 (L): 433-470 MHz (China 433M)
RAK4631(H): 779–923 MHz (EU868/US915/AS923)
Protocol: LoRaWAN 1.0.2/1.0.3, LoRa Point-to-Point P2P
Zendvermogen: Boost-modus maximaal + 22dBm
Ontvangstgevoeligheid: laag tot - 148 dBm, verbindingsbudget 170 dB
Bandbreedte: 7,8 kHz ~ 500 kHz instelbaar, ingebouwde TCXO temperatuurgecompenseerde kristaloscillator (brede temperatuurstabiliteit)
LoRa-stroomverbruik:
22 dBm transmissie: ~14,5 mA
Ontvangstbewaking: ~14,5 mA
Slaapmodus Hetzelfde als 2μA voor de hele machine
4. Parameters voor elektrische voeding
Bedrijfsspanning: 2,0 V ~ 3,6 V (Li-ionbatterij 3,7 V-systeem, kan niet rechtstreeks 5V-voeding zijn)
Aanbevolen voeding: 3,3 V / 3,7 V Li-ionbatterij (gecombineerd met WisBlock-laadbeheer op basisbord)
Slaapstroom: typisch 2,0 μA (RTC-timing bij het ontwaken, minimaal 1,2 μA)
Piekstroom: LoRa volledige vermogensoverdracht ≈ 14,5 mA, BLE-piek < 5 mA
Basisborduitbreidingsvoeding: Basisbord ondersteunt Micro USB 5V-ingang, oplaadt Li-ionbatterij (maximaal 350 mA) V. Hardware-interfaces (aangesloten op WisBlock-basis)
Seriële poort: 2 kanalen UART (ondersteuning AT-opdrachten, sensorcommunicatie)
I2C: Standaard I2C-bus, compatibel met temperatuur- en vochtigheidssensoren, zuurstofsensoren, druksensoren
SPI: High-speed SPI (kan worden aangesloten op Flash, display)
ADC: Meerdere 12-bits analoge ingangen (accuspanning verzamelen, analoge sensoren)
GPIO: Meerdere algemene digitale I/O, externe interrupt-wake-up
USB: Micro-AB full-speed USB, gebruikt voor programmeren, seriële poortlogboeken, OTG
Foutopsporing: SWD-downloadfoutopsporingsinterface
Uitbreiding NFC: Via IO-module, NFC-pinnen RAKwireles...
VI. Mechanische afmetingen en omgeving
Afmeting: 20 mm x 30 mm, dikte ongeveer 3 mm
Gewicht: ≈4g (exclusief antenne)
Bevestiging: 2 Φ1,5 mm installatiegaten, schroeven bevestigd op WisBlock-basis
Bedrijfstemperatuur: -40℃ ~ +85℃
Opslagtemperatuur: -40℃ ~ +85℃
Vochtigheid: 0~95% RH zonder condensatie
VII. Firmware en ontwikkelingsmethode
RAK4631 (originele versie): Arduino BSP, PlatformIO, Zephyr RTOS-ontwikkeling
RAK4631-R: Vooraf geïnstalleerde RUI3 low-code firmware, ondersteunt AT-opdrachten, secundaire API-ontwikkeling, BLE/USB/UART kunnen allemaal AT-opdrachten uitgeven
OTA: Ondersteunt BLE draadloze upgrade, USB-firmware-upgrade
Certificering: FCC/CE/RoHS-conformiteitscertificering RAKwireles...
VIII. Typische toepassingsscenario's
