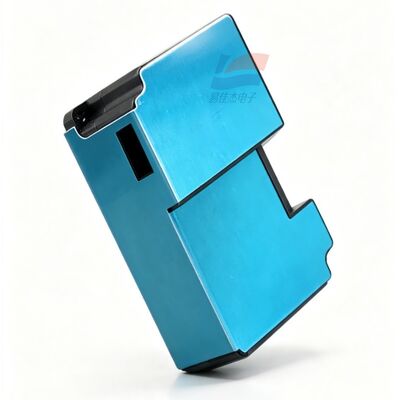

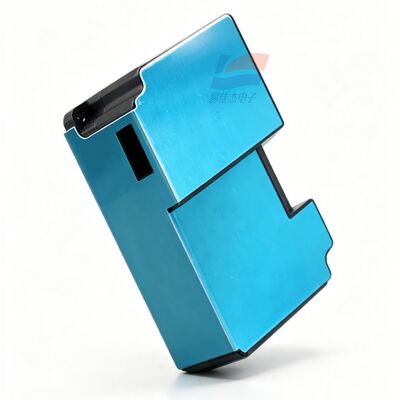

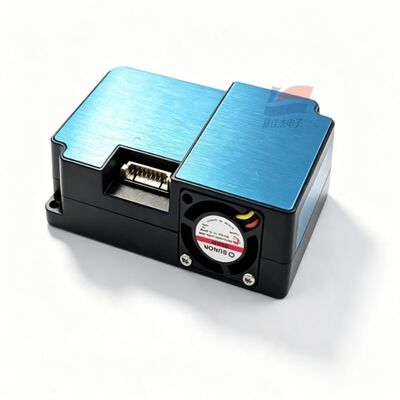

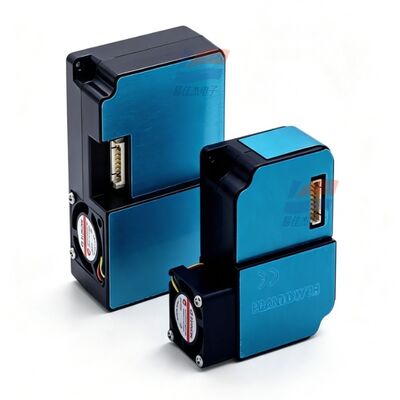

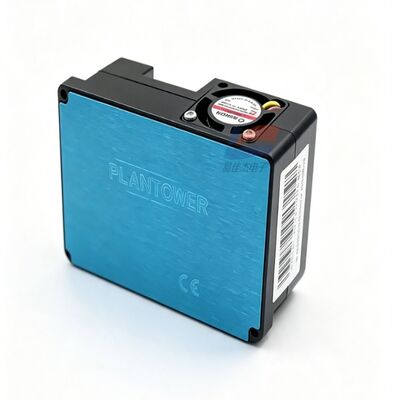

YJJ PMS1003 Laser PM2.5 PM10 Stof Sensor UART Digitale Luchtdeeltjes Detectie Module

Productbeschrijving:

YJJ PMS1003 Laser PM2.5 PM10 Stof Sensor UART Digitale Luchtdeeltjes Detectie Module

Kenmerken:

I. Productintroductie

PMS1003 is een algemene laserverstrooiingstype fijnstofsensor, uitgerust met een miniatuurventilator voor zuig- en bemonstering, TTL-UART digitale output. Het kan tegelijkertijd meerdere deeltjesgroottebereiken van 0,3 - 10 μm stof detecteren en PM1.0/PM2.5/PM10 concentraties uitvoeren. Het wordt voornamelijk gebruikt in lucht detectie-instrumenten, luchtreinigers en de ontwikkeling van apparatuur voor omgevingsmonitoring.

II. Gedetailleerde Technische Parameters

Tabel

Parameter Item Specificatie Parameters

Detectieprincipe Laser Mie Verstrooiing

Oplosbare Deeltjesgroottebereiken 0,3 - 1,0 μm, 1,0 - 2,5 μm, 2,5 - 10 μm

Tellingsefficiëntie 50% @ 0,3 μm; 98% ≥ 0,5 μm

PM2.5 Effectief Meetbereik 0 - 500 μg/m³

PM2.5 Overbelastingsmeetbereik Tot ≥ 1000 μg/m³

Concentratieresolutie 1 μg/m³

Meetfout 0 - 100 μg/m³: ± 10 μg/m³; 100 - 500 μg/m³: ± 10% FS

Enkele Bemonstering Reactie < 1s; Totale Stabiele Reactie ≤ 10s

Standaard Bemonstering Luchtvolume 0,1L

Voedingsspanning DC 4,5 - 5,5V, typisch 5V

Stroomverbruik Stroom ≤ 100mA

Standby Slaapstroom ≤ 200μA

Communicatie-interface TTL-UART (3,3V niveau), Slaap/Continue Bemonstering Schakeling

Bedrijfstemperatuurbereik -10°C ~ +60°C

Bedrijfsvochtigheidsbereik 0 - 95% RH, Geen Condensatie

Opslagtemperatuurbereik -40°C ~ +85°C

Totale Afmetingen 65 × 42,3 × 23 mm

Gemiddelde Tijd Tussen Storingen ≥ 3 Jaar

III. Pin Functies

VCC - 5V Voeding

GND - Massa

SET - Modus Pin; Hoog niveau voor continue bemonstering, Laag niveau voor slaap en energiebesparing RXD

TXD (3,3V seriële poort verzending/ontvangst)

RESET reset pin

IV. Belangrijkste Product Voordelen

Ingebouwde ventilator voor actieve inlaat, snelle detectierespons

Output van meerdere deeltjesgrootte stofhoeveelheid, PM1.0/PM2.5/PM10 massaconcentratie

Ondersteuning voor slaapmodus en laag stroomverbruik, compatibel met batterijgevoede apparaten

TTL seriële poort direct aangesloten op microcontroller, eenvoudige ontwikkeling

V. Industriële Toepassingsdoeleinden

Huishoudelijke luchtreinigers, stofbewakingssondes voor verse luchtsystemen

Detectoren voor binnenluchtkwaliteit, PM2.5 alarmen

Smart home, beveiligingscontrolesystemen voor gebouwen

Werkplaats en fabriek, eenvoudige stofbewakingsapparatuur op bouwplaatsen

Draagbare buitenlucht detectoren, terminals voor omgevingsmonitoring

Laadpalen, schakelkasten, luchtdetectie in veestallen
