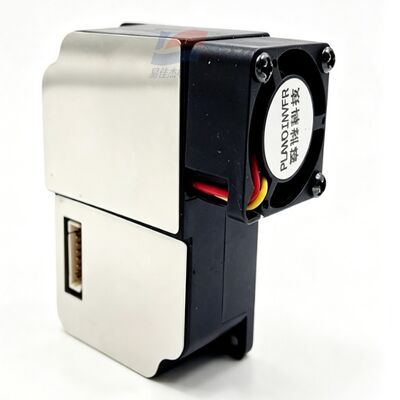

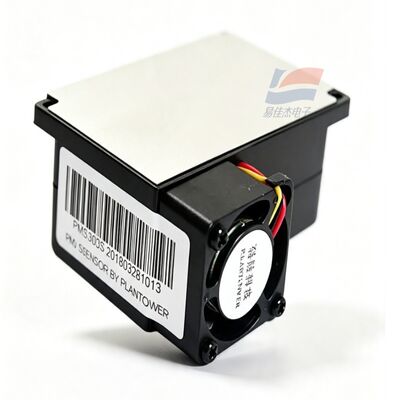

YJJ PMS3003 Laser PM2.5 PM10 stofsensor UART Digitale deeltjesdetectie module

Productbeschrijving:

YJJ PMS3003 Laser PM2.5 PM10 stofsensor UART Digitale deeltjesdetectie module

Kenmerken:

I. Inleiding van het product

PMS3003 is de derde generatie stofsensor met laserverspreiding, uitgerust met een miniatuur luchtinlaatventilator; het geeft PM1 uit.0, PM2.5In vergelijking met PMS1003 heeft het een verbeterde anti-interferentie en stabiliteit, met een metalen afschermingshuls.,geschikt voor de ontwikkeling van apparatuur voor luchtkwaliteit binnen en buiten.

II. Volledige technische parameters

Tabel

Parameter Item Specificatie Details

Detectieprincipe Laser Mie-verspreiding

Partikelgrootte 0.3 - 1.0 μm, 1.0 - 2.5 μm, 2.5 - 10 μm

Efficiëntie van deeltjestelling 50% @ 0,3 μm; 98% ≥ 0,5 μm

PM2.5 Standaardbereik 0 - 500 μg/m3

Meetsubstanties voor de meting van overbelastingen ≥ 1000 μg/m3

Concentratie Resolutie 1 μg/m3

Metingsnauwkeurigheid 0-100 μg/m3: ± 10 μg/m3; 100-500 μg/m3: ± 10% FS

Eenvoudige bemonsteringsrespons < 1 s; algemene stabiele respons ≤ 10 s

Proefluchtstroom 0,1 L/min

Stroomtoevoerspanning DC 4,5 - 5,5 V, typisch 5 V

Normale werkstroom ≤ 100 mA

Stoomstandby-stroom ≤ 200 μA

Communicatie-interface TTL-UART, Baudrate 9600, 3.3V-niveau, ondersteunt actieve/passieve leesmodus

Werktemperatuur -10°C ~ +60°C

Bergingstemperatuur -40°C ~ +85°C

Werkvochtigheid 0 - 95% RH (geen condensatie)

Afmetingen 65 × 42,3 × 23 mm

Gemiddelde tijd tussen storingen ≥ 5 jaar

III. 8Pin Pinout Definitie

VCC: 5V stroomtoevoer

GND: Op de grond

SET: Mode Pin; hoog niveau = continue bemonstering, laag niveau = energiebesparing tijdens de slaap

RXD: Sensor seriepoort ontvangen

TXD: Sensor seriepoort verzenden

Reset: Module Reset Pin

7Niet gebruikte pinnen

IV. Voordelen van het product

Hoofdbesturingschip van de derde generatie, kleinere drift op lange termijn, betere weerstand tegen interferentie van kookolie en waterdamp dan PMS1003

Ondersteunt slaap met laag stroomverbruik, geschikt voor draagbare batterij-detectoren

Kan twee sets gegevens uitvoeren: oorspronkelijke deeltjeshoeveelheid en standaard CF-gecalibreerde PM-concentratie

Metalen afschermingsmantel, isoleert elektromagnetische interferentie van een printplaat

V. Doeleinden van toepassing in de industrie

Luchtzuiveringsapparaten, zuivere luchtsystemen, centrale airconditioning, ventilatie, stofcontrole-sonde

Home/Commerciële PM2.5 luchtkwaliteitsdetector, Haze Alarm

Bouwstofcontrole-sonde, werkplaats, fabriek, luchtcontrole-terminal

Smart Home, Automatisch regelingssysteem voor de ventilatie van gebouwen

Voertuigluchtdetector, draagbare buitenomgevingsdetectieapparatuur

Power Inverter, elektrische bedieningskast, broeikas broeikasdeeltjescontrole
