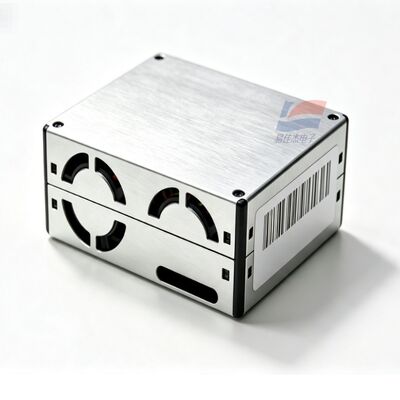

YJJ PMS6003 Laser PM2.5 PM10 Stofsensor UART Digitale Deeltjesdetectiemodule

Productbeschrijving:

YJJ PMS6003 Laser PM2.5 PM10 Stofsensor UART Digitale detectie module voor deeltjesstof

Kenmerken:

I. Inleiding van het product

PMS6003 is de zesde generatie dual-laser kalibratie stof sensor met een metalen aluminium legering behuizing.extreem lage drift op lange termijn, en een TTL-UART-serie-uitgang die meerdere deeltjesgrootte deeltjeshoeveelheden, PM1.0/PM2.5/PM10-concentraties kan weergeven.het biedt een aanzienlijk verbeterde stabiliteit en levensduur, waardoor het geschikt is voor de ontwikkeling van industriële, langdurige online-apparatuur voor de monitoring van de luchtkwaliteit.

PMS6003 sensor

II. Volledige technische parameters

Detectieprincipe: dubbele laser Mie-verspreiding, wederzijdse kalibratie van dubbele optische paden

Partikelgrootte Resolutie: 0,3 - 1,0 μm, 1,0 - 2,5 μm, 2,5 - 10 μm

Efficiëntie van deeltjestelling: 50% @ 0,3 μm; 98% ≥ 0,5 μm

PM2.5 Normaal bereik: 0 - 500 μg/m3

PM2.5 Overbelastingbereik: ≥ 1000 μg/m3

Concentratie-resolutie: 1 μg/m3

Meetsnauwkeurigheid: 0-100 μg/m3: ± 10 μg/m3; 100-500 μg/m3: ± 10% FS

Eenvoudige bemonsteringsduur: < 1 s; systeemstabiele respons ≤ 10 s

Volume van de luchtstroom: 0,1 L/min.

Stroomtoevoerspanning: DC 4,5 - 5,5 V, standaard 5 V

Normale werkstroom: ≤ 100 mA

Stand-by-stroom: ≤ 2mA

Communicatie-interface: TTL-UART, baudrate 9600, 3.3V niveau, ondersteunt actieve upload, passieve enquête-modus

Werktemperatuur: -10°C ~ +60°C

Bergingstemperatuur: -40°C ~ +85°C

Toepasselijke luchtvochtigheid: 0 - 95% RH (geen condensatie)

Materiaal van de behuizing: metalen afgeschermde behuizing

Algemene afmetingen: 50 × 38 × 21 mm (volume kleiner dan PMS1003/3003)

Gemiddelde foutloze levensduur: ≥ 10 jaar (dubbele levensduur van de laser)

III. 8-pin Pinout

VCC: 5V stroomtoevoer

GND: Op de grond

SET: Mode Pin; Hoog niveau = continue bemonstering, laag niveau = energiebesparende slaapstand

RXD: Sensor seriepoort ontvangen

TXD: Sensor seriepoort verzenden

RESET: Hardware reset op laag niveau

7 - 8. NC reservepenen

IV. Belangrijkste productvoordelen

Dual laser optische kalibratie pad, onderdrukken van laser veroudering drift, extreem lange levensduur

Miniaturiseerde metalen behuizing, superieure anti-elektromagnetische interferentie en weerstand tegen olie rook en waterdamp interferentie in vergelijking met het vorige model

Gebruik van elektrisch vermogen in slaapstand

Uitgangen zowel voor de hoeveelheid ruwe deeltjes als voor de met CF gekalibreerde PM-concentratie

Hoge consistentie van de fabriekskalibratie, geen behoefte aan secundaire kalibratie voor grote hoeveelheden apparatuur

V. Doeleinden van toepassing in de industrie

Versluchtingssysteem, luchtsuiveringsapparaat van hoge kwaliteit, centrale luchtconditioningsleiding voor de controle van deeltjes

Commerciële luchtdetectieinrichting voor binnenruimten, alarm voor PM2,5-damp binnenruimten

Online-bewaking van stof op bouwplaatsen, werkplaats, fabriek, tunnelstofbewakingsterminal

Voertuigmonitoring, laadstation, elektrische bedieningskast, milieumonitoring in kas

IoT-intelligente woning, automatisch besturingssysteem voor de ventilatie van gebouwen, draagbare buitenomgevingsdetectieapparatuur
