YJJ PMS9103M Laser PM2.5 PM10 Stof Sensor UART Digitale Luchtdeeltjes Detectie Module

Productbeschrijving:

YJJ PMS9103M Laser PM2.5 PM10 Stof Sensor UART Digitale Luchtdeeltjes Detectiemodule

Kenmerken:

I. Productintroductie

De PMS9103M is een nieuwe ultradunne laserverstrooiingssensor voor fijnstof met een dikte van slechts 12 mm. Het heeft een volledig metalen zes-zijdige afschermingsbehuizing. Het is uitgerust met een micro-zuigventilator en heeft een TTL-UART digitale uitgang. Het kan deeltjes detecteren met diameters van 0,3 tot 10 µm en geeft de massaconcentraties van PM1.0/PM2.5/PM10 weer. Het beschikt over een lichtgewicht en compact ontwerp, sterke weerstand tegen elektromagnetische interferentie en is geschikt voor draagbare apparaten en kleine luchtkwaliteitsdetectoren.

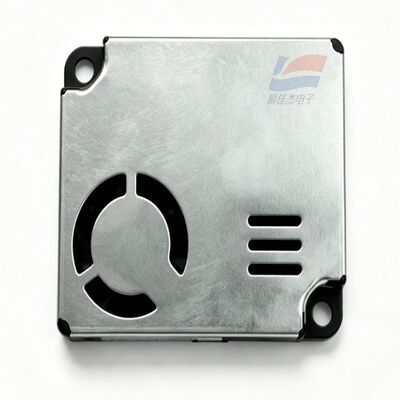

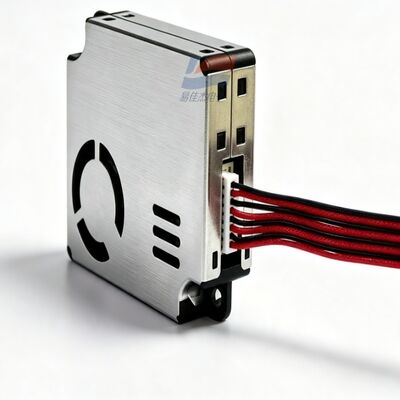

Sensor Uiterlijk

II. Volledige Technische Parameters

Detectieprincipe: Laser Mie-verstrooiing

Deeltjesgroottebereik: 0,3~1,0 µm, 1,0~2,5 µm, 2,5~10 µm

Deeltjestel-efficiëntie: 50% bij 0,3 µm; 98% bij ≥0,5 µm

PM2.5 Standaard Meetbereik: 0 - 500 µg/m³

Overbelastingsbereik: 0 - 1000 µg/m³

Concentratie Resolutie: 1 µg/m³

Meetnauwkeurigheid: ±10 µg/m³ voor 0 - 100 µg/m³; ±10%FS voor 100 - 500 µg/m³

Enkele Responstijd: ≤1s; Volledige Machine Stabiele Respons ≤10s

Enkel Bemonsteringsluchtvolume: 0,1L

Standaard Voeding: DC5V (4,5 - 5,5V)

Werkende Piekstroom: ≤100mA

Slaap Standby Stroom: ≤200µA

Communicatie-interface: TTL-UART, 9600 baudrate, 3,3V niveau, actieve upload / passieve query dual mode

Bedrijfstemperatuur: -10℃ ~ +60℃

Opslagtemperatuur: -40℃ ~ +80℃

Bedrijfsvochtigheid: 0 - 95% RH, geen condensatie toegestaan

Totale Afmetingen: 48 × 40 × 12 mm (ultradunne behuizing)

Gemiddelde Tijd Tussen Storingen: ≥15000 uur

Behuizingsstructuur: Volledige metalen afscherming, sterke weerstand tegen elektromagnetische interferentie en olie-rook interferentie

III. 8-pins Pinout

VCC: +5V Voeding

GND: Voeding Negatieve Pool Aarde

SET: Modus Pin; Hoog niveau = continue bemonstering; Laag niveau = slaapmodus en energiebesparing

RXD: Sensor Seriële Poort Ontvangst (3,3V)

TXD: Sensor Seriële Poort Verzending (3,3V)

RESET: Laag niveau hardware reset pin

7, 8. NC Reserve Pins

IV. Kern Product Voordelen

Ultradunne dikte van 12 mm, geschikt voor smalle ruimtes en ingebouwd in draagbare apparaten

Zes-zijdige metalen afschermingsbehuizing, stabiele detectie in complexe elektromagnetische omgevingen

Ondersteunt energiebesparende slaapmodus, vriendelijk voor draagbare detectoren op lithiumbatterijen

Kan ruwe deeltjestelgegevens + gekalibreerde PM-concentratieparameters uitvoeren

Minimaal in staat om 0,3 µm ultrafijne deeltjes te vangen, uitstekende gevoeligheid

V. Industriële Toepassingen

Kleine desktop luchtkwaliteitsdetectoren, handheld draagbare luchtkwaliteitsprobes

Miniatuur luchtzuiveraars, ingebouwde stofprobes voor voertuigen

Smart home risicobeheersingscontrollers, kleine modules voor ventilatieapparatuur

Stofmonitoring in kassen, elektrische schakelkasten, laadpalen, instrumentenkasten

Draagbare omgevingsdetectieapparaten, ultradunne omgevingsbewakingsterminals
