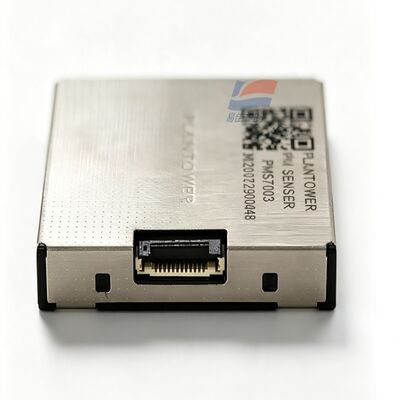

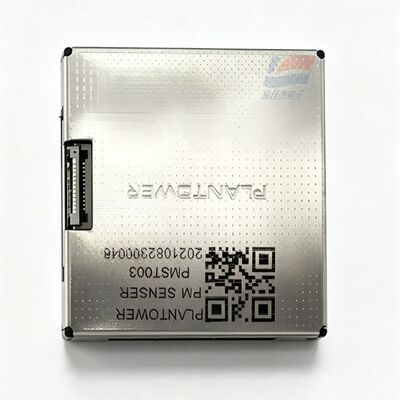

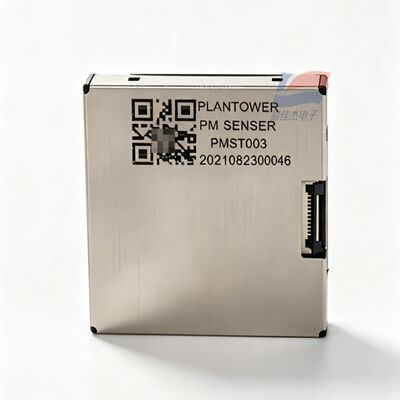

YJJ PMST003 Laser PM2.5 PM10 Stofsensor UART Digitale Deeltjesdetector Module

Productbeschrijving:

YJJ PMST003 Laser PM2.5 PM10 Stofsensor UART Digitale Module voor het detecteren van deeltjes

Kenmerken:

I. Inleiding van het product

PMST003 Ultra-dunne laserverspreidende stofsensor, met een totale dikte van slechts 6,4 mm, met een zeszijdige volledig afgesloten metalen afschermingshuls; het geeft PM1 uit.0, PM2.5Dit product is ontworpen voor een zeer klein volume, uitstekende anti-elektromagnetische interferentie,en is geschikt voor compacte draagbare en draagbare luchtdetectieapparaten.

II. Volledige technische parameters

Detectieprincipe: laser Mie lichtverspreiding

Detectie deeltjesgrootte Bereiken: 0,3 - 1,0 μm, 1,0 - 2,5 μm, 2,5 - 10 μm

Efficiëntie van deeltjestelling: 50% @ 0,3 μm; 98% ≥ 0,5 μm

PM2,5-standaardbereik: 0 - 500μg/m3

PM2.5 Overbelastingsbereik: 0 - 1000μg/m3

Concentratieoplossing: 1 μg/m3

Metingsnauwkeurigheid: 0 - 100μg/m3 ± 10μg/m3; 100 - 1000μg/m3 ± 10%FS

Eenvoudige bemonsteringsrespons: < 1 s; stabiele reactie van de hele machine ≤ 10 s

Eenvoudig luchtvolume voor bemonstering: 0,1 L

Standaard stroomvoorziening: DC 4,5 - 5,5 V, typisch 5 V

Werkpiekstroom: ≤ 100 mA

Stand-by-stroom: ≤ 2mA

Communicatie-interface: TTL-UART, baudrate 9600, 3.3V-niveau, ondersteunt actieve upload / passieve enquête-modus

Werktemperatuur: -10°C ~ +60°C

Bergingstemperatuur: -40°C ~ +80°C

Werkvochtigheid: 0 - 95% RH, geen condensatie toegestaan

Algemene afmetingen: 38 × 35 × 6,4 mm (ultra-dunne 6,4 mm)

Gemiddelde tijd tussen storingen: ≥ 20.000 uur

Structuur: volledig metalen zeszijdige afscherming, sterke weerstand tegen olie rook en elektromagnetische interferentie

III. Pindefinities (10-pin connector)

VCC: +5V stroomtoevoer

GND: Op de grond

SET: Werkstand; hoog niveau voor continue bemonstering, laag niveau voor slaap en energiebesparing

RXD: Sensor seriepoortontvangst (3.3V)

TXD: Serial Port Transmission van de sensor (3.3V)

RESET: Hardware-reset pin op laag niveau

7 - 10. NC-afstandspenen

IV. Belangrijkste productvoordelen

6.4 mm Ultra dun lichaam, geschikt voor smalle interne holtes en draagbare draagbare apparaten

Gesloten metalen afschermingshuls, stabiele detectie in complexe elektromagnetische omgevingen

Ondersteunt slaapstand voor laag stroomverbruik, compatibel met lithiumbatterij

Uitgangen zowel voor de hoeveelheid ruwe deeltjes als voor de gekalibreerde PM-concentratie

Fabriekskalibratie consistentie is hoog, geen behoefte aan secundaire kalibratie voor grote hoeveelheden instrumenten

V. Doeleinden van toepassing in de industrie

Ultradunne handheld luchtdetector, draagbare omgevingsdetectiemodule

Miniatuur luchtreiniger voor voertuigen, kleine bureaubladluchtdetectieapparatuur

Smart home-risicocontrole-controller, micro-ventilatieapparatuur

Stroomvoorziening, elektrische bedieningskast, chassis voor nauwkeurige instrumenten, interne stofbewaking

Ultradun IoT-omgevingsbewakingsterminal, draagbaar apparaat, luchtdetectie-module van de armband
