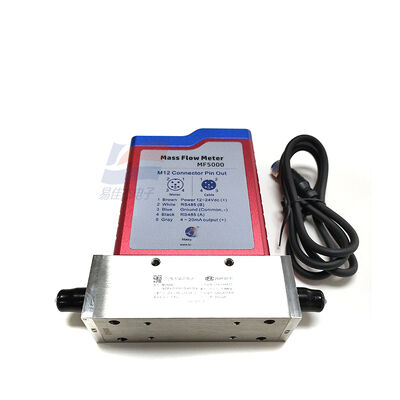

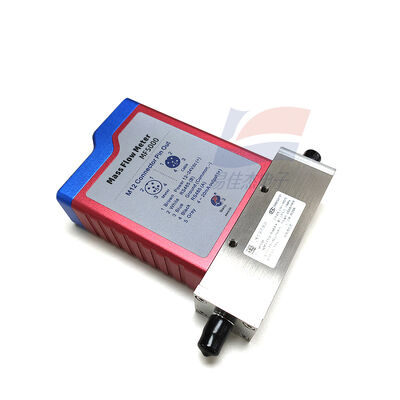

YJJ MF5006-N-50-B-D-R Compact Gas Massflowmeter voor Laserapparatuur Beschermgasregeling

Productbeschrijving:

YJJ MF5006-N-50-B-D-R Compacte gasmassa-stroommeter voor laserapparatuur met beschermende gasregeling

Kenmerken:

I. Gedetailleerde analyse van de modelcodes

Codeerveld Gedetailleerde uitleg

MF5006 MF5000 serie, DN6 diameter, 1/4-NPT externe draad luchtpoort

N Gewone niet-explosiebestendige standaardversie, zonder LCD-scherm

50 Volle schaal 0,5 - 50 SLPM (standaard liter per minuut)

B 4-20mA analoge stroomsignaaluitgang

D Fabriekskalibratie met behulp van lucht; ondersteunt het schakelen van correctiecoëfficiënten voor stikstof, zuurstof, argon, kooldioxide, enz.

R Basis standaardversie behuizingsstructuur

II. Meetingsbeginsel

Constante temperatuurverschil MEMS thermische sensor chip, direct detecteert gas massa stroom, ingebouwde temperatuur-druk automatische compensatie,niet beïnvloed door schommelingen van de gasdruk en de omgevingstemperatuurDe structuur van de bypass-sensor, het drukverlies in de pijpleiding is zeer laag.

III. Kernprestatieparameters

Stroombereik: 0,5 - 50 SLPM

Meetnauwkeurigheid: ±1,5 + 0,5% FS

Herhaalbaarheidsfout: ≤ ± 0,75% FS

Afstandsverhouding: 100:1, kan stabiel meten van kleine stroom naar grote stroom

T90-responstijd: ≤ 125 ms

Kalibratievoorwaarde: 20°C, standaard atmosferische druk, schone lucht

IV. Elektrische specificaties

Stroomvoorziening: gelijkstroom 8 - 24 V industriële gelijkstroomvoorziening

Algemene werkstroom: ≤ 50 mA

Uitgangssignaal: B-specificatie 4 - 20mA lineaire stroomuitgang, 4mA komt overeen met 0 stroom, 20mA komt overeen met volle schaal 50 SLPM

Communicatie-interface: RS485 geen LCD-scherm; geschikt voor directe aansluiting op PLC-acquisitie-module

V. Omgevings- en drukhoudende parameters

Omgevingstemperatuur van het instrument: -20°C ~ +65°C

Gemeten gastemperatuur: -10 °C ~ +55 °C

Maximaal drukdragend vermogen: 1,5 MPa (15 bar)

Werkvochtigheid: 0 - 95% RH, geen condensatie van waterdamp

Verenigbaar medium: lucht, stikstof, zuurstof, argon, kooldioxide, enz. droog en niet-corrosief gas

Beschermingsgraad: IP40

VI. Parameters van de mechanische structuur

Pipeline-interface: 1/4-NPT externe draad

Inwendige diameter van het sensorkanaal 6 mm

Materiaal van de gaswegholte: 304 roestvrij staal

Ondersteunt horizontale, verticale meerrichtingsinstallatie

VII. Productkenmerken

Ultra-lage drukverlies zal geen drukvermindering van de toevoergasleiding veroorzaken

Breed bereik verhouding, kan stabiel meten 0,5SLPM kleine gasstroom

Standaard 4 - 20mA industriële stroomuitgang, eenvoudige bedrading, compatibel met de meeste industriële besturingsapparatuur

Compacte carrosserie zonder display, bespaart plaats voor installatie, geschikt voor integratie in het gaspad van de apparatuur

Industriële EMC-anti-elektromagnetische interferentie, compatibel met laboratorium-, halfgeleider- en lasapparatuuromstandigheden

VIII. Scenario's voor de toepassingssector (export SEO keyword embedding)

Laboratorium gastoevoercircuit, zuurstofopwekkingsapparatuur gaspadbewaking, lasbeschermingsgas, halfgeleiderprocesgas, compressieluchtleidingsdetectie, inlaatgas van brandstofcellen,instrument voor de bemonstering van de lucht in het milieu, inertgasvoorziening
