YJJ USB-SPI-convertermodule voor stofbewaking en laboratoriummeting OPC-N3

Productomschrijving:

YJJ USB-SPI Converter Module voor OPC-N3 Stofmonitoring & Laboratoriummeting

Kenmerken:

OPC-N3 Optische Deeltjesteller (met USB-SPI Converter)

Parameterbeschrijving:

Principe: Laserlichtverstrooiing Optische Deeltjesteller; USB-SPI Converter realiseert USB-naar-SPI conversie aan de PC-zijde, direct uitlezen van de SPI-gegevens van de OPC-N3 sensor

Kernparameters van OPC-N3 Sensor

| Model | OPC-N3

| Detectieprincipe | Laserlichtverstrooiing Enkele Deeltjestelling, Laser van Veiligheidsniveau 1

| Deeltjesgrootte Detectiebereik | 0,35 - 40 μm (Sferische Equivalente Deeltjesgrootte)

| Deeltjesgrootte Kanalen | 24 Deeltjesgrootte Classificatie Kanalen, Uitvoer Histogram Deeltjesgrootteverdeling

| Uitvoer Deeltjes Indicator | PM1, PM2.5, PM4.25, PM10 Massa Concentratie

| Maximale Massa Concentratie | 2000 μg/m³

| Maximale Deeltjestelsnelheid | 10000 Deeltjes/Seconde |

| Bemonsteringsdebiet | Totaal Debiet 5,5L/min; Bemonsteringsdebiet 220 mL/min |

| Voedingsspanning | DC 4,8 - 5,2V (Typisch 5V) |

| Werkstroom | Meetmodus 175mA; Stand-by < 50mA |

| Ingebouwde Sensoren | Interne Temperatuur- en Vochtigheidscompensatiesensor

| Native Communicatie-interface | SPI-Modus 1 (3,3V Logica); Micro-USB; Ondersteunt Micro-SD Lokale CSV Opslag |

| Werktemperatuur | -10°C ~ +50°C

| Werkvochtigheid | 0 - 95% RV, Geen Condensatie

| Fysieke Afmetingen | 75 mm × 60 mm × 63,5 mm |

| Gewicht | < 105g |

| Garantie | 24 Maanden

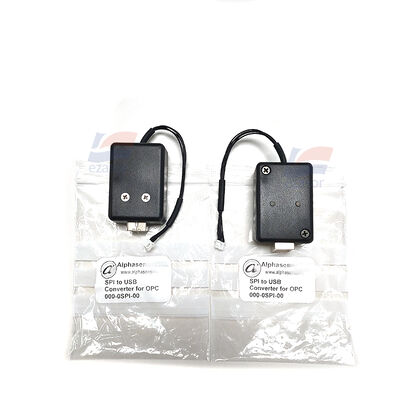

USB-SPI Converter (met Adapter) Beschrijving

> Functie: Computer USB-interface naar SPI, leest direct de SPI-gegevens van de OPC-N3, waardoor de noodzaak voor MCU single-chip ontwikkeling komt te vervallen

1. Interface: USB2.0; SPI Signalen: SCK, MOSI, MISO, CS, GND; SPI Modus 1, overeenkomend met de communicatietiming van de OPC-N3

2. IO Niveau: 3,3V Logisch Niveau, compatibel met de OPC-N3 SPI Interface

3. Voeding: OPC-N3 vereist onafhankelijke 5V voeding, **kan niet worden gevoed door de USB-SPI Adapter**, om onvoldoende voeding te voorkomen die abnormale ventilator en laser veroorzaakt

4. Software: PC Host Computer leest histogram, PM Concentratie, Temperatuur en Vochtigheidsgegevens

Belangrijkste Kenmerken

1. 24 Kanaals Deeltjesgrootte Classificatie, kan volledige deeltjesgrootteverdeling uitvoeren, niet alleen PM-massawaarden, kan grote deeltjes zoals pollen detecteren

2. Ingebouwde Temperatuur- en Vochtigheidscompensatie, geschikt voor complexe buitenomgevingen; ondersteunt SD-kaart offline opname

3. Gecombineerd met USB-SPI Converter, verzamelt de PC direct gegevens, snel uitvoeren van schemabeoordeling en laboratoriumtesten

4. Industriële Kwaliteit, geschikt voor steden met hoge vervuiling, bouwplaatsstof, atmosferische milieumonitoring

Typische Toepassingsscenario's

Monitoring Stedelijke Luchtkwaliteit, Monitoring Bouwplaatsstof, Bemonstering Atmosferisch Onderzoek, Monitoring Pollen/Allergenen, Monitoring Industriële Park Deeltjes, Ontwikkeling Apparatuur Monitoring Milieu Station, Binnen en Buiten Luchtkwaliteit
