Productdetails:
|
| Opsporingsgolflengte: | 5 - 14 μm | Inductie afstand: | 48m |
|---|---|---|---|
| Inductiehoek: | 100° | Productieniveau: | Hoog niveau 3V |
| Vertragingstijd: | 3 - 300 seconden | Vergrendelingstijd: | Standaard 4 seconden |
| Voedingsspanning: | Gelijkstroom 5V ~ 20V | Statische stroom: | ≤ 65 μA bij 5V |
| Markeren: | Pyro-elektrische IR-detector module,Menselijke bewegingsdetectiesensor,Binnen IR-sensor 4~8m |
||
Productbeschrijving:

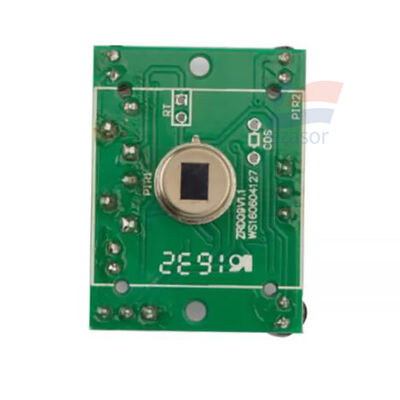

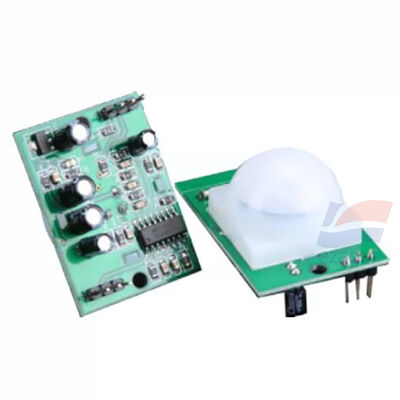

YJJ ZRD-09 Pyro-elektrische infrarood PIR-bewegingssensormodule 5~20V Breedspanning Verstelbare vertraging voor menselijk inductielicht
Kenmerken:
ZRD09 (ZRD-09) Thermopile infrarood PIR sensor module Parameter Beschrijving
Beginsel: thermopile-effect, geïntegreerd PIR-gevoelig element + toegewijde signaalverwerkingschip + Fresnel-lens, ** analoog niveau uitgang **, menselijke beweging detectie, breedspanningstoevoer,Ondersteunt twee triggermodi, ingebouwde lichtgevoelige besturingscircuit, hoofdzakelijk gebruikt voor menselijke detectie lichten, beveiligingswaarschuwingen
Kerndetectieparameters
- Detectiegolflengte: 5~14 μm (menselijke infraroodband)
- Sensorafstand: 4~8 m (verstelbaar, afhankelijk van Fresnel lens)
- Sensorhoek: 100° (bepaald door lens)
- Uitgangsniveau: hoog niveau 3V, laag niveau 0V
- Vertragingstijd: 3~300s, continu verstelbaar (tijd voor de uitslag na het verlaten van de mens)
- Lock-outtijd: standaard 4s (4s na activering, om valse activering te voorkomen)
- Triggermodus: **Herhaaldelijke Trigger / Niet-herhaaldelijke Trigger (geselecteerd op basis van pinconfiguratie) **
Elektrische parameters
- Voerspanning: **DC 5V ~ 20V** (breedspanning)
- Statische stroom: ≤ 65μA @ 5V, laag stroomverbruik
- Outputtype: hoge en lage niveaus (TTL-compatibel)
Milieuparameters en mechanische parameters
- Werktemperatuur: **-10°C ~ +70°C**
- Afmetingen: 32 × 24 × 24 mm
- Fresnel lens: standaard diameter 23 mm
- Werkvochtigheid: 15~90% RH (geen condensatie)
Productkenmerken
1Een breed spanningsbereik van 5 tot 20 V, geschikt voor gelijkstroom- en adapterstroomvoorziening
2Er zijn twee triggermodi beschikbaar, die voldoen aan de logische vereisten van verschillende producten.
3De vertragingstijd kan worden ingesteld, geschikt voor scenario's zoals inductielampen en automatische schakelaars
4. gereserveerd lichtgevoelig besturingscircuit (optioneel, geen lichtgevoelige weerstand is in de fabriek gelast), waardoor niet-afstarten overdag en detectie's nachts mogelijk is
5Geïntegreerde module, uitgerust met Fresnel lens, rechtstreeks geassembleerd voor gebruik, ontwikkeling is eenvoudig
6. lage statische stroom, waardoor het totale stroomverbruik van het apparaat wordt verminderd
Typische toepassing
1Lichten voor het detecteren van het menselijk lichaam, schakelaars voor het detecteren van het menselijk lichaam, licht voor het detecteren van de gang
2- Infrarood-inbraakwaarschuwingsapparaten, beveiligingsapparatuur voor het opsporen van het menselijk lichaam
3. Smart home, IoT menselijk lichaam sensing terminals
4Automatische deuren, automatische bediening van huishoudelijke apparaten
5. speelgoed voor het detecteren van het menselijk lichaam, industriële automatisering
Specificaties:
| Voedingsspanning | DC 5V ~ 20V |
| Statische stroom | ≤ 65μA @ 5V |
| Uitvoertype | Hoog en laag niveau |
| High-pass Cut-off Frequency (FHPF) | 0.4 Hz |
| FLPF-frequentie voor de afsluiting van de lage doorgang | 7 Hz |
![]()
