Productdetails:
|
| Voedingsspanning: | 2,2 V ~ 5,0 V DC | Statisch stroomverbruik: | Laag krachtontwerp |
|---|---|---|---|
| Uitgangssignaal: | TTL digitale niveau-uitgang | Vergrendelingstijd: | 2.0s |
| Uitgangsvertraging ONTIME: | 2~3600s | Opsporingsgolflengte: | 8~14μm |
| Detectiebereik: | 2~10m | Triggerconditie: | Menselijke beweging |
| Markeren: | digitale PIR pyro-elektrische sensor,menselijke lichaamsdetector voor alarm,inbraakalarmsysteem sensor |
||
Product Description:

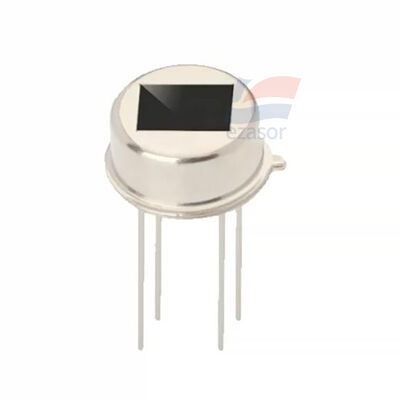

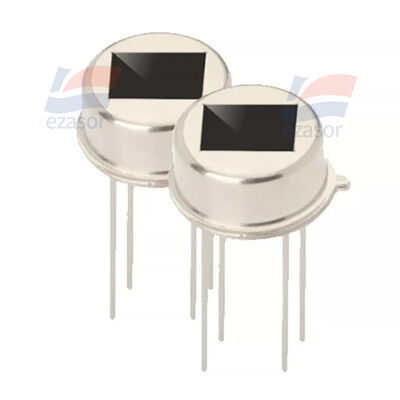

YJJ RDA224-F Digitale PIR Pyro-elektrische IR-sensor Menselijke Lichaamsdetector voor Inbraakalarmsysteem
Kenmerken:
RDA224-F Digitale Thermoluminescentie Infrarood PIR Sensor
Parameter Beschrijving
Principe: Thermoluminescentie-effect, een geïntegreerde menselijke infrarood-sensingsensor die **gevoelige element + digitale signaalverwerkingschip** combineert, geeft direct digitale TTL-niveaus uit, geen externe operationele versterkercircuit nodig, gekoppeld aan een Fresnel-lens om menselijke beweging te detecteren
Kern Elektrische Parameters
- Voedingsspanning: **2.2V ~ 5.0 VDC**
- Statisch stroomverbruik: Laag stroomontwerp
- Uitgangssignaal: **TTL digitaal niveau-uitgang (REL-pin)**
- VOH ≥ 2.7V, VOL ≤ 0.3V (VDD = 3V, IOH = 10mA)
- Signaalfiltering
- Hoge-pas afsnijfrequentie FHPF: 0.4Hz
- Lage-pas afsnijfrequentie FLPF: 7Hz
- Lockout-tijd: 2.0s (Geen reactie op nieuwe signalen binnen 2 seconden na activering, anti-valse activering)
- Uitgangsvertraging ONTIME: 2~3600s, 16 niet-lineaire instelbare niveaus (Menselijke detectietijd kan worden geconfigureerd via pin)
- Detectiegolflengte: Menselijke infrarood 8~14μm
Detectieprestaties (met Fresnel-lens)
- Detectieafstand: 2~10m (Afhankelijk van lenskeuze)
- Sensorhoek: Bepaald door Fresnel-lens
- Activeringsvoorwaarde: Menselijke beweging, statische mens zal niet activeren
- Ingangsarchitectuur: Differentiële signaalacquisitie, onderdrukt interferentie van langzame veranderingen in omgevingstemperatuur
Pin Definities
1. VDD: Positieve voedingsklem
2. GND: Voedingsmassa
3. REL: Menselijke detectie-activeringsuitgangspin (TTL)
4. ONTIME: Vertragingstijd configuratiepin
5. SENS: Gevoeligheidsinstellingpin
6. OEN: Inschakelcontrolepin, kan de werking van de sensor schakelen
Productkenmerken
1. Geïntegreerde integratie, ingebouwde ADC met hoge precisie, differentiële signaalinvoer, sterke anti-interferentiecapaciteit
2. Digitale TTL directe uitgang, vereenvoudigt randcircuits, microcontroller kan direct lezen
3. Zowel gevoeligheid als uitgangsvertragingstijd kunnen worden geconfigureerd, geschikt voor verschillende scenario's
4. Brede spanningsvoeding, laag stroomverbruik, geschikt voor batterijgevoede apparaten
5. Ingebouwde filtering, onderdrukt storingsbronnen zoals langzame drift van licht en temperatuur
Typische toepassing
1. Menselijke lichaamsdetectielampen, sensorschakelaars, slimme huiselijke aanwezigheidsdetectie
2. Beveiligingsinfrarood alarmsysteem, indetectie
3. Internet of Things (IoT) terminals, batterijgevoede draagbare apparaten
4. Menselijke lichaamsdetectiespeelgoed, automatische sensorgestuurde huishoudelijke apparaten
5. Industriële automatisering menselijke lichaamsdetectie
Specificaties:
| Voedingsspanning | 2.2V ~ 5.0 VDC |
| Statisch stroomverbruik | Laag stroomontwerp |
| Uitgangssignaal | TTL digitaal niveau-uitgang (REL-pin) |
| Hoge-pas afsnijfrequentie FHPF | 0.4Hz |
| Lage-pas afsnijfrequentie FLPF | 7Hz |
![]()
