Productdetails:
|
| Meetnauwkeurigheid: | ±(2 + 0,5% FS) | Repetitief karakter: | 0,5% |
|---|---|---|---|
| Maximale werkdruk: | 200 kPa | Maximaal drukverlies: | ≤ 150 Pa |
| Reactietijd: | ≤ 50 ms | Voedingsspanning: | 5~15 V DC |
| Werkende stroom: | ≤ 30 mA | Signaaluitgang: | + 0,5~4,5V analoog |
| Markeren: | MEMS thermische gasdebietmeter,Medische ventilator luchtstroomsensor,Gasanalysator flow sensor met garantie |
||
Product Description:

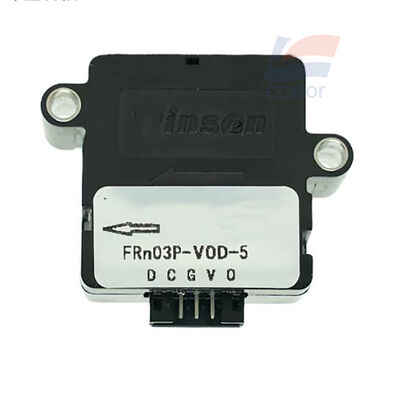

YJJ FRn03H MEMS Thermische Micro Gas Massaflow Sensor 50~2000SCCM voor Gasanalysator & Medische Ventilator
Features:
FRn03H MEMS thermische micro gasflow sensor
Principe: MEMS thermische massaflow, **meet direct massaflow, geen temperatuur- en drukcompensatie nodig**; FRn03H is een geüpgradede versie van FR03H, met significant verbeterde nulpuntsstabiliteit, laag drukverlies en micro-flow meetcapaciteit. Winsen Ele...
Kern flow parameters
- Optioneel bereik: **50 / 100 / 200 / 300 / 400 / 500 / 1000 / 2000 SCCM (0.05~2 SLM)**, fabrieksmatig gekalibreerd met lucht (20°C, 101.325kPa) Winsen Ele...
- Meetnauwkeurigheid: ±(2+0.5% FS)
- Herhaalbaarheid: 0.5%
- Maximale werkdruk: 200 kPa
- Maximaal drukverlies: ≤150 Pa (laag drukverlies, vriendelijk voor micro-flow systemen)
- Responstijd: ≤50 ms
- Gemeten medium: droge, schone, niet-corrosieve gassen (lucht, N2, O2, etc.)
Elektrische parameters
- Voedingsspanning: **5~15 VDC**
- Werkstroom: ≤30 mA
- Signaaluitgang: **I²C digitaal + 0.5~4.5V analoge spanning** dubbele uitgang
- I²C communicatiesnelheid: 100 kHz
- Elektrische interface: PH2.0-5P stekker / 2.54mm 5P socket (beide opties)
Omgevingsparameters
- Werktemperatuur: 0°C ~ +50°C
- Opslagtemperatuur: -20°C ~ +65°C
- Mechanische interface: DN3 flexibele slang snelkoppeling interface
Productkenmerken
1. MEMS thermische massaflow, directe massaflow output, geen temperatuur- en drukcompensatie nodig
2. FRn03H geüpgradede versie, kleinere nuldrift, sterkere stabiliteit over het volledige bereik
3. Extreem laag drukverlies, geschikt voor micro-flow gasdosering en nauwkeurige gastoevoerregeling
4. Dubbele signaaluitgang, digitale I2C voor eenvoudige acquisitie door microcontrollers, analoge spanning compatibel met traditionele acquisitiekaarten
5. Compact formaat, handig voor integratie in draagbare analysatoren en medische apparatuur
Typische toepassing
1. Interne monstergasflowbewaking voor gasanalysatoren en rookgasanalyseapparatuur (compatibel met uw vorige Solman rookgasanalyseapparatuur)
2. Medische apparatuur: ventilatoren, anesthesiemachines, micro-flow bewaking voor zuurstoftoevoer
3. Gasdosering en gasverdunningsapparaten, micro-gasregeling in laboratoria
4. Brandstofcellen, gaslekdetectie, flowbewaking voor kleine industriële pneumatische circuits
Specificaties:
| Voedingsspanning | 5 - 15 VDC |
| Werkstroom | ≤ 30 mA |
| Signaaluitgang | I²C digitaal + 0.5 - 4.5V analoge spanning |
| Elektrische interface | PH2.0-5P stekker / 2.54mm 5-pins socket |
| Laagdoorlaat afsnijfrequentie FLPF | 7Hz |
![]()
